Texas Instruments TPS92610-Q1汽车单通道LED驱动器

Texas Instruments TPS92610-Q1汽车单通道LED驱动器一套简单易用的理想解决方案，具有全LED诊断功能，为单个LED灯串提供恒定电流。该器件由汽车蓄电池供电。TPS92610-Q1通过TPS9261x-Q1、TPS9263x-Q1和TPS9283x-Q1等器件满足不同的要求，且具备单失效-全失效功能。TPS92610-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 符合汽车应用标准
  • 具有符合AEC-Q100标准的下列结果：
    • 温度1级：-40°C至+125°C的环境工作温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级H2
    • 器件充电器件模型 (CDM) ESD分类等级C3B
  • 具有PWM调光功能的单通道恒定电流LED驱动器
  • 宽输入电压范围：4.5V至40V
  • 工作结温范围：-40°C至150°C
  • 恒定输出电流，可通过感应电阻器进行调节
  • 高精度电流调节，在-40°C至150°C结温范围内容差为±4.6%
  • 最大电流：450mA
  • 与外部电阻器实现热共享
  • 低压降电压（包括感应电阻器电压降）
    • 最大压降：150mV（10mA时）
    • 最大压降：400mV（70mA时）
    • 最大压降：700mV（150mA时）
    • 最大压降： 1.3V（300mA时）
  • 诊断和保护
    • 单LED短路检测，自动恢复
    • LED开路和短路检测，自动恢复
    • 可启用诊断模式，低电压运行阈值可调
    • 故障总线最多15个设备，可配置为单失效全失败或仅失效通道关闭
    • 低静态电流和故障模式电流 (每个器件<250µA）

应用

  • 汽车便利照明：顶灯、门把手、阅读灯和其他灯
  • 通用LED驱动器应用
  • 汽车尾灯、中心高位刹车灯、侧标记灯、盲点探测指示灯、充电插孔指示灯

框图

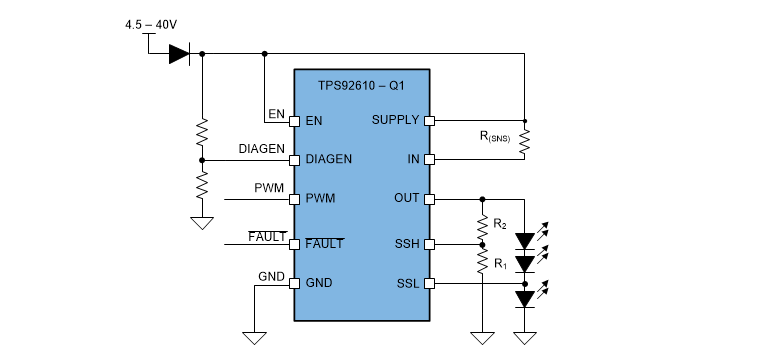

框图 - Texas Instruments TPS92610-Q1汽车单通道LED驱动器
发布日期: 2018-11-15 | 更新日期: 2023-07-20
