Texas Instruments TPS92691EVM-001 SEPIC LED驱动器评估板
Texas Instruments TPS92691EVM-001 SEPIC LED驱动器评估板是一款全组装、经过测试的SEPIC LED驱动器，设计为单串串连的LED供电。通过低偏差轨到轨电流感应放大器实现准确的闭路 LED 电流调整。该放大器兼容高侧或低侧电流感应。通过高阻抗模拟调整 (IADJ) 输入，直流LED电流设置点更改可以超过15:1。设有集成栅极驱动电路和专用PWM调光逻辑，让外部串联FET PWM调光超过100:1的调光比率。
特性
- 多功能LED驱动器，能够为一串1至20个串连白色LED供电
- 宽输入电压范围4.5V至40V：
- 支持汽车启停和负载瞬间升高，最高65V
- 兼容高侧和低侧电流感应电阻器位置
- 简单的电路接口，方便设置LED电流参考和PWM占空比
- 瞬间电流监控器输出，方便LED故障检测和转移

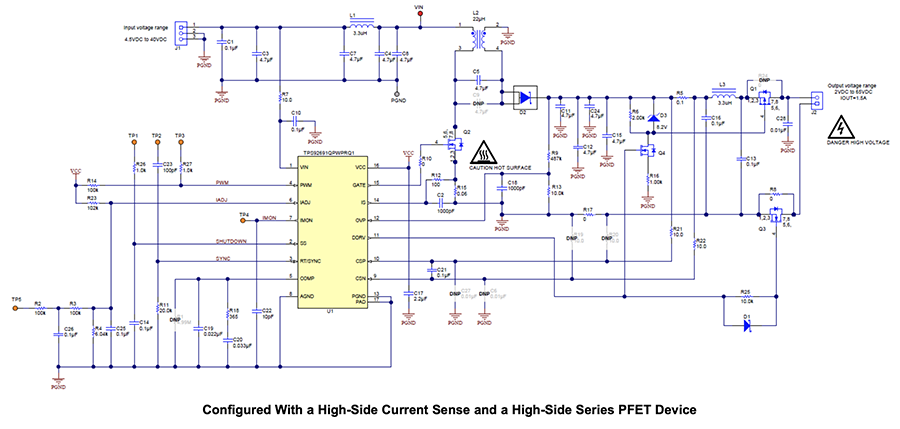

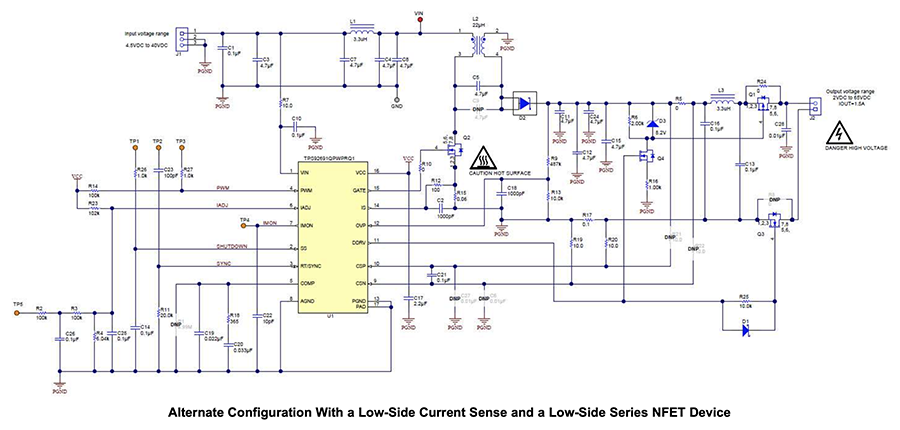

Schematics
Additional Resources
相关产品
Texas Instruments TPS92691/Q1多拓扑LED驱动器
多功能LED控制器，可以支持各种升压或降压驱动器拓扑。
Texas Instruments TPS92691EVM-752 LED驱动器评估模块
评估TPS92691-Q1和TPS92691的运行和性能。
发布日期: 2016-01-12
| 更新日期: 2022-03-11
