Texas Instruments TPS929120-Q1汽车40V高压侧LED驱动器
Texas Instruments TPS929120-Q1汽车40V高侧LED驱动器（带FlexWire接口）是一款12通道、40V高侧LED驱动器，可控制8位输出电流和12位PWM占空比。TPS929120-Q1通过LED开路、对地短路和单LED短路诊断满足多种调节要求。可配置的看门狗在MCU连接丢失时自动设置故障安全状态，并且通过可编程EEPROM，可以灵活设置TPS929120-Q1用于不同应用场景。
要有效驱动像素控制照明应用，配备数字接口的LED驱动器必不可少。在外部照明中，通常在非板载电线连接的不同PCB板上设有多种灯功能。传统的单端接口难以满足严格的电磁兼容性要求。
Texas Instruments TPS929120-Q1基于UART的FlexWire接口可利用工业标准CAN物理层轻松实现长距离板外通信，而不会影响电磁兼容性。
特性
- 符合AEC-Q100标准用于汽车应用
- 温度等级1 (-40°C至+125°C，TA)
- 确保功能安全
- 可提供文档，协助功能安全系统设计
- 12通道精密高侧电流输出：
- 电源电压：4.5V至40V
- 通过电阻器设置高达75 mA通道电流
- 2位全局、6位独立电流设置
- 5mA至75mA时，高电流精度<±5%
- 1mA时，高电流精度<±10%
- 低电压降：500 mV（50 mA时）
- 12位独立PWM调光
- 可编程PWM频率高达20kHz
- 线性和指数调光方法
- FlexWire控制接口
- 时钟频率高达1MHz
- 一条FlexWire总线最多可连接16个器件
- 一帧的数据事务高达8字节
- 5 V LDO输出，为CAN收发器供电
- 诊断和保护：
- 可编程故障安全状态
- LED开路检测
- LED短路检测
- 单LED短路诊断
- 可编程低电源检测
- 开漏ERR，用于故障指示
- 看门狗和CRC，用于FlexWire接口
- 可进行引脚电压测量的8位ADC
- 过热保护
应用
- 汽车外部尾灯
- 汽车外部头灯
- 汽车内部环境光
- 汽车集群显示器

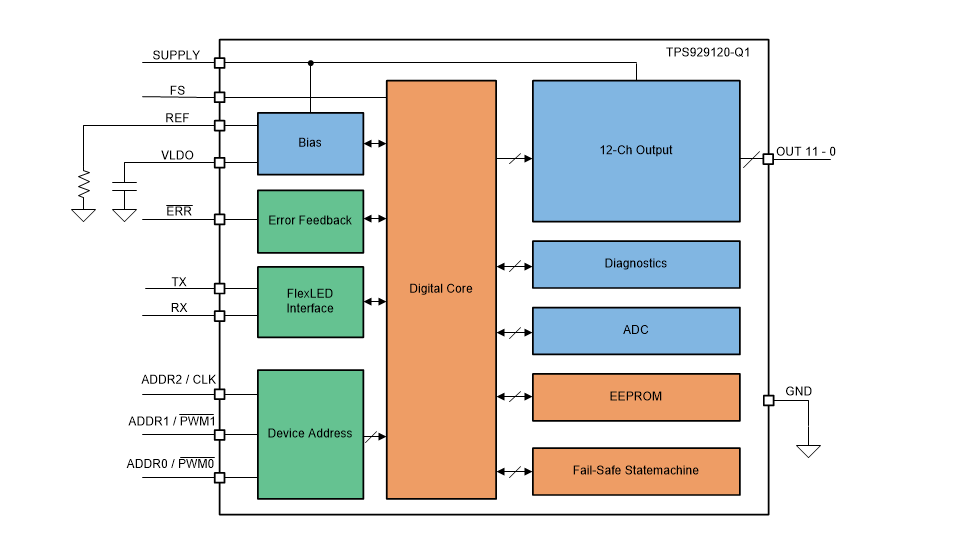

框图
相关开发工具
Texas Instruments TPS929120EVM评估模块
评估TPS929120-Q1 LED驱动器的运行情况和性能。
