Texas Instruments TPSF12C1QEVM评估模块
Texas Instruments TPSF12C1QEVM评估模块设计用于评估TPSF12C1-Q1独立有源EMI滤波器IC的性能。TPSF12C1QEVM评估模块改善了单相交流和三线直流电源系统中的共模 (CM) EMI特征。TI TPSF12C1-Q1 IC在EMI测量的兴趣频率范围内具有CM噪声的低阻抗路径，符合CISPR 11、CISPR 25和CISPR 32等EMI标准的规定限值。
特性
- 有源 EMI 滤波器 (AEF) IC 可实现高达 25dB 共模 EMI 抑制
- 交流线路滤波器CM扼流圈的尺寸和重量降低50%
- 适用于单相交流或三线直流系统
- 宽电源电压范围：8V至16V，标称值12V
- 轻松连接两个检测电容器和一个注入电容器
应用
- 车载充电器 (OBC) 和隔离式直流/直流系统，用于电动汽车
- 焊机和其他工业系统
- 交流/直流稳压器，用于服务器和电信应用
- 逆变器和电机驱动器

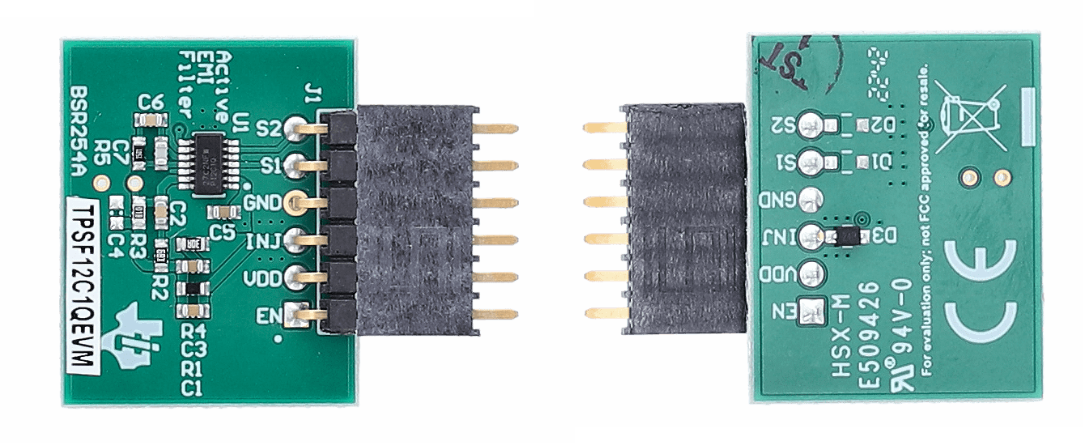

PCB布局
设置原理图
其他资源
发布日期: 2022-12-09
| 更新日期: 2024-04-11
