Texas Instruments TPSF12C3QEVM评估模块
Texas Instruments TPSF12C3QEVM评估模块设计用于评估TPSF12C3-Q1独立有源EMI滤波器IC的性能。该解决方案改进了三相交流电源系统中的共模 (CM) EMI滤波器。TPSF12C3-Q1 IC为EMI测量的兴趣频率范围内的CM噪声提供低阻抗路径，有助于满足EMI标准规定的限值。Texas Instruments TPSF12C3QEVM板设有一个接头，便于连接EMI滤波器无源元件，其中通常包括共模扼流圈和Y型电容器。该模块非常适用于电动汽车（EV）的车载充电器（OBC）、逆变器、电机驱动器、工业系统以及服务器和电信用三相交流/直流稳压器。
特性
- 有源 EMI 滤波器 (AEF) IC 可实现高达 25dB 共模 EMI 抑制
- 交流线路滤波器CM扼流圈的尺寸和重量降低超过50%
- 提高了共模EMI性能，适合用于具有三相交流输入的应用
- 电压范围：8V至16V，标称值12V
- 简单的外部配置，用于三相交流电源系统
- 固有保护特性，可实现稳健可靠的设计
- 包括直角接头，可轻松连接EMI滤波器板
- 完全组装、测试和验证的4层PCB设计，总尺寸为25.4mm × 20.3mm
应用
- EV用OBC
- 焊机和其他工业系统
- 逆变器和电机驱动器
- 三相交流/直流稳压器，用于服务器和电信

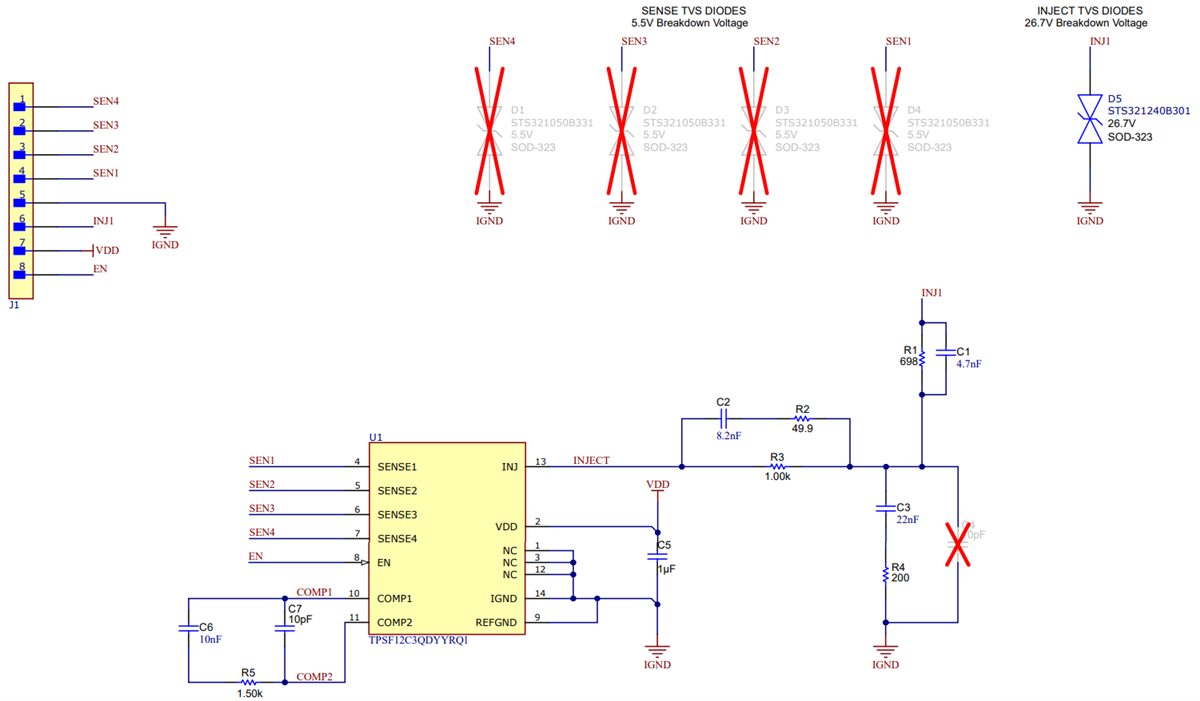

示意图
其他资源
发布日期: 2023-02-10
