Texas Instruments TPSI3052Q1EVM评估模块
Texas Instruments TPSI3052Q1EVM评估模块为两层铜板，设计用于评估TPSI3052-Q1的功能。TPSI3052-Q1是一个5kVRMS 增强型隔离开关驱动器，具有1.5A峰值拉电流和3A峰值灌电流驱动能力。TI TPSI3052Q1EVM评估模块为每个引脚提供多个测试点，并包含一个电源，以确保功能正确。该器件符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准
- 每个引脚和电压电源均设有测试点，以确保功能正确
- EVM上的外部750V DC背对背MOSFET，额定电压为500V DC
- 无需隔离式次级电源
- 驱动外部功率晶体管或SCR
- 5kVRMS 增强型隔离
- 15V栅极驱动，峰值拉电流1.5A、峰值灌电流3A的驱动能力
- 适用于外部辅助电路的最高50mW电源
- 支持交流或直流开关
- 支持两线或三线模式
- 七电平功率传输，电阻可选
应用
- 固态继电器 (SSR)
- 混合动力、电动和动力总成系统
- 楼宇自动化
- 工厂自动化和控制
相关产品
Texas Instruments TPSI3052/TPSI3052-Q1隔离式开关驱动器
与外部电源开关结合使用时会完全集成，形成一个完全隔离的固态继电器 (SSR)。

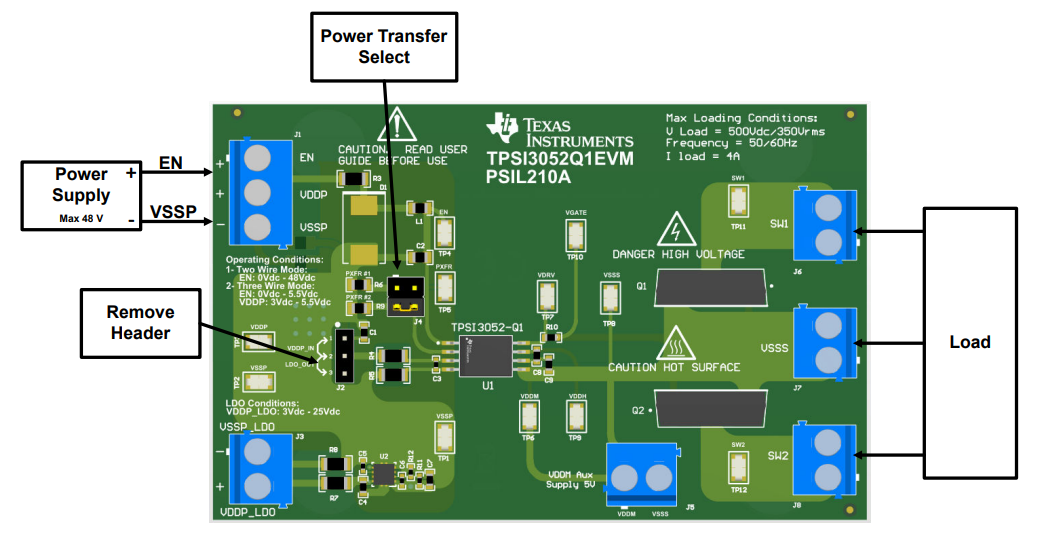

双线模式设置

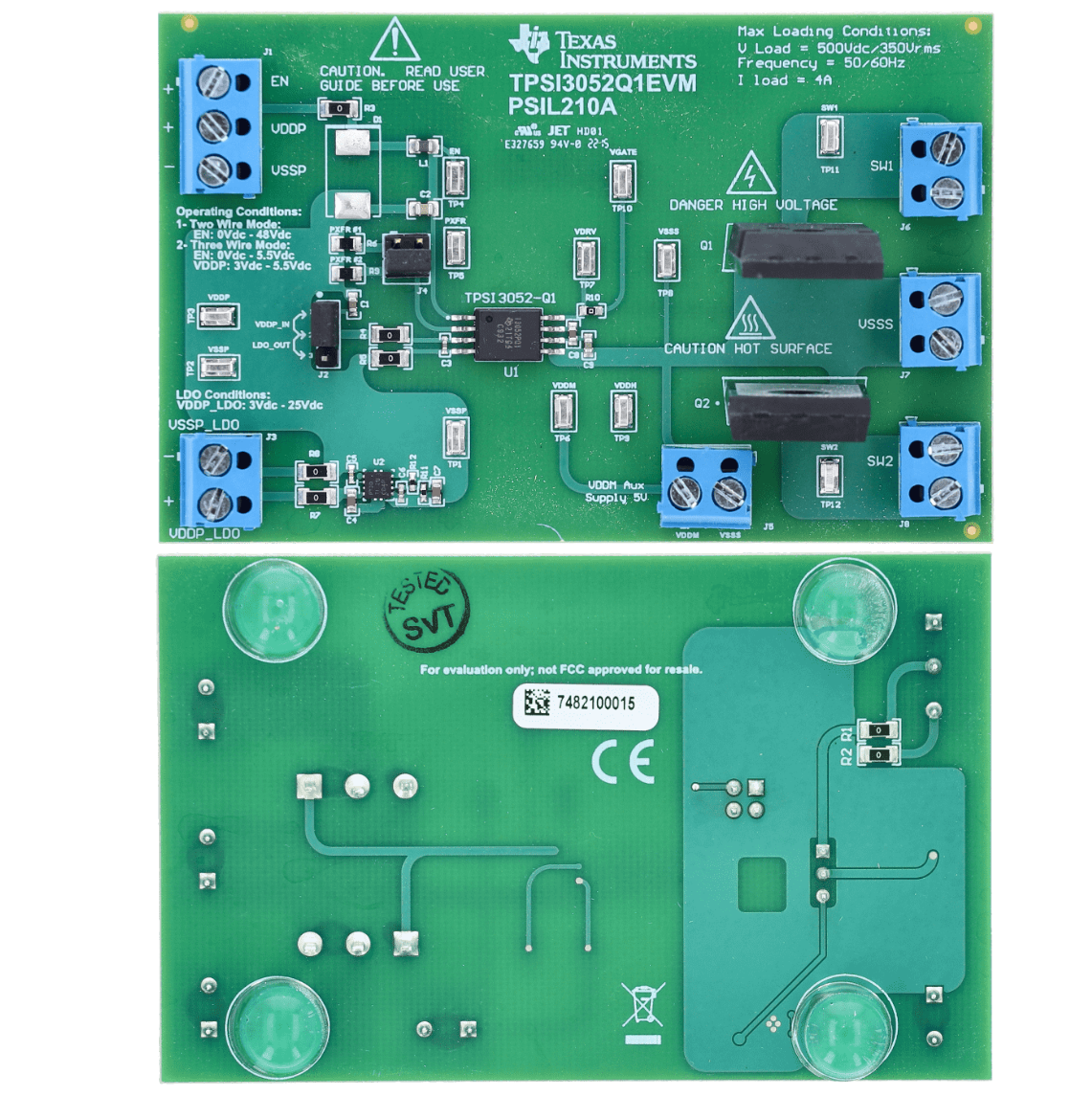

PCB布局
发布日期: 2023-01-24
| 更新日期: 2023-02-20
