Texas Instruments TPSM41615 15A可堆叠电源模块
Texas Instruments TPSM41615 15A可堆叠电源模块是一种易于使用的集成电源，它将DC/DC转换器与功率MOSFET、屏蔽电感器和无源器件结合在一起，放进一个紧凑的QFN封装中。此TPSM41615电源解决方案只需少量外部元件，同时还能调整关键参数，以满足特定的设计要求。能将两个TPSM41615器件并联，这有利于需要增加电流的应用。
TI TPSM41615 15A可堆叠电源模块采用11mm × 16mm × 4.2mm 69引脚QFN封装，具有出色功率耗散能力的最佳布局，提高了散热性能。封装占位面上有可以从外围访问的所有信号的引脚，在器件下方有大块散热垫。
TPSM41615功能多灵活性强，这些功能包括电源良好信号、时钟同步、可编程UVLO、软启动定时选择和预偏置启动。这些功能，再加上过流和过温保护功能，使得TPSM41615成为给各种设备和系统供电的绝佳产品。
特性
- 集成式电感器电源解决方案
- 11mm×16mm×4.2mm QFN封装
- 所有引脚均可从封装周边触及
- 4 V 到 16 V 的输入电压范围
- 宽输出电压范围：0.6V至7.1V
- 可选内部基准（精度为±0.5%）
- 最多可堆叠两个器件
- 并行输出，实现更大电流
- 相位交错，减少纹波
- 效率高达97%
- 可调固定开关频率（300kHz至1MHz）
- 实现与外部时钟同步
- 先进的电流模式提供超快负载阶跃响应
- 电源良好输出
- 符合EN55011辐射EMI极限
- 环境工作温度范围：-40°C至+105°C
- 工作IC结温范围：–40°C至+125°C
- 与25A TPSM41625 引脚兼容
- 通过 WEBENCH® 电源设计器 使用TPSM41615打造定制设计
应用
- 电信和无线基础设施
- 工业自动化测试设备
- 企业级开关和存储应用
- 高密度分布式电源系统

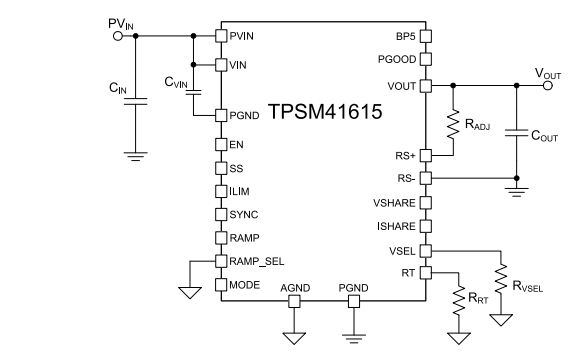

简化示意图
相关开发工具
Texas Instruments TPSM41625EVM / TPSM41615EVM评估板
评估电流高达25A的TPSM41625和TPSM41615电源模块的运行情况。
发布日期: 2020-12-29
| 更新日期: 2025-05-29
