Texas Instruments TPSM5601R5电源模块
Texas Instruments TPSM5601R5电源模块是一款高集成度1.5A功率解决方案，包括采用功率MOSFET的60V输入降压式直流/直流转换器、屏蔽式电感器以及无源元件，采用热增强型QFN封装。
TI TPSM5601R5是一款紧凑型、简单易用的电源模块，具有1.0V至6V宽可调输出电压范围。这个总体解决方案只需要四个外部组件，并省去了设计过程中的回路补偿和磁性零件选择。
该器件提供一整套功能集，包括功率良好、可编程UVLO、预偏压启动、过电流和温度保护等功能。这套功能集使TPSM5601R5非常适合用于为各种应用供电。此外，TPSM5601R5S还可实现频率扩频运行。
5mm × 5.5mm × 4mm、15引脚QFN封装利用HotRod QFN技术实现增强型热性能、小占位面积和低EMI，可用在空间受限的应用中。QFN封装占位让所有引脚可从周边访问，并有一大块导热片让制造过程中布局和搬运变得简单轻松。
特性
- 提供功能安全
- 可提供文档协助“功能安全”系统设计
- 5.0mm × 5.5mm × 4.0mm增强型HotRod™ QFN
- 出色的热性能，在85°C无气流条件下输出功率可达18W
- 标准占位面积，单块大导热片，所有引脚可从周边访问
- 设计用于可靠、坚固的应用
- 宽输入电压范围：4.2V至60V
- 输入电压瞬态保护高达66V
- 工作结温范围：-40°C至+125°C
- EXT后缀型号工作结温范围：-55℃至+125°C
- 400kHz固定开关频率
- FPWM运行模式
- 针对超低EMI要求进行了优化
- 集成屏蔽式电感器和高频旁路电容器
- 符合EN55011 EMI标准
- 扩频选项可减少排放
- 26µA非开关静态电流
- 单调启动进入预偏置输出
- 无环路补偿或自举组件
- 精度使能和输入UVLO带迟滞
- 热关断保护带迟滞
- 使用TPSM5601R5并借助 WEBENCH® Power Designer 创建定制设计
应用
- 现场发射器和传感器、PLC模块
- 恒温器、视频监控、暖通空调系统
- 交流和伺服驱动器、旋转编码器
- 工业运输、资产跟踪
- 负输出应用
相关评估模块
Texas Instruments TPSM5601R5EVM/TPSM5601R5SEVM EVM
配置用于评估TPSM5601R5和TPSM5601R5S电源模块的运行情况。
典型原理图

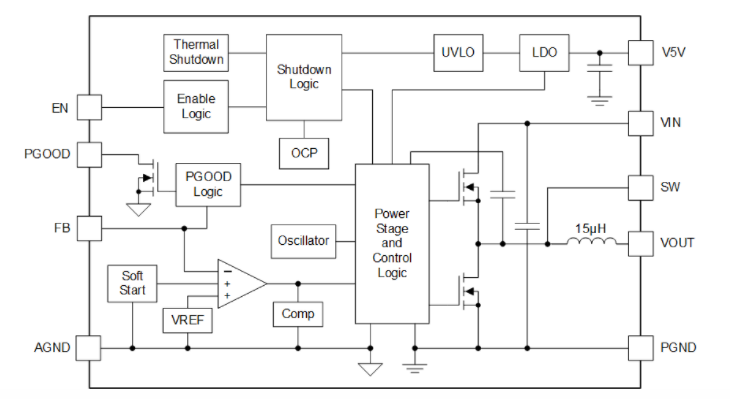

框图
发布日期: 2022-03-18
| 更新日期: 2023-07-24
