Texas Instruments TPSM560R6电源模块
Texas Instruments TPSM560R6电源模块是一款高集成度600mA电源解决方案，将60V输入、降压DC/DC转换器和功率MOSFET、屏蔽电感器和被动元件结合在一个热增强型QFN封装中。
特性
- 支持功能安全
- 可提供文档协助功能安全系统设计
- 5.0mm × 5.5mm × 4.0mm增强型HotRod™ QFN
- 出色的散热性能：在85°C无气流条件下输出功率高达18W
- 标准占位面积：单个大导热垫，可从周边访问所有引脚
- 专为可靠和坚固的应用而设计
- 宽输入电压范围：4.2V至60V
- 输入电压瞬变保护：高达66V
- 工作结温范围：–40°C至+125°C
- EXT后缀结温范围：–55°C至+125°C
- 固定切换频率：400kHz
- 工作模式：FPWM
- 优化用于超低EMI要求
- 集成屏蔽电感器和高频旁路电容器
- 满足EN55011 EMI标准
- 扩频选项可减少排放
- 非开关静态电流：26µA
- 单调启动进入预偏置输出
- 无环路补偿或自举组件
- 迟滞精度使能和输入UVLO
- 迟滞热关断保护
- 使用 WEBENCH®电源设计器创建自定义稳压器设计
应用
- 现场发射器和传感器、PLC模块
- 恒温器、视频监控、暖通空调系统
- 交流和伺服驱动器、旋转编码器
- 工业运输、资产跟踪
- 负输出应用
相关产品
Texas Instruments TPSM560R6xEVM评估模块 (EVM)
设计用于评估TPSM560R6x同步降压电源模块的特性。

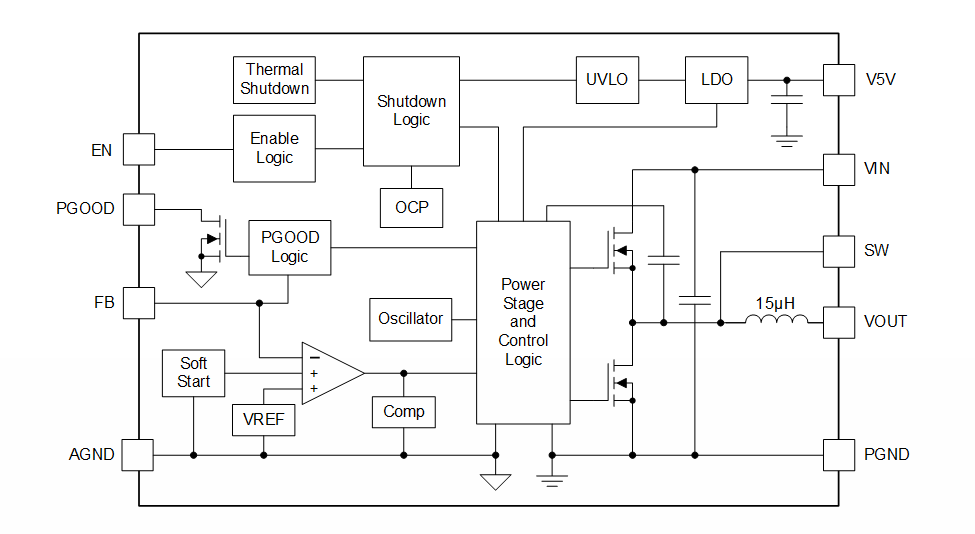

典型原理图
发布日期: 2022-03-14
| 更新日期: 2023-04-12
