Texas Instruments TPSM560R6H降压模块
Texas Instruments TPSM560R6H降压模块是一套高度集成的600mA电源解决方案，采用散热增强型QFN封装。TPSM560R6H将60V输入、降压直流/直流转换器（带功率MOSFET）、屏蔽电感器和无源元件结合在一起。
TI TPSM560R6H紧凑型、简单易用的降压模块具有1.0V至16V宽可调输出电压范围。整体解决方案仅需四个外部元件，设计过程中无需环路补偿和磁性零件选择。TPSM560R6H具有全套特性，包括电源良好、可编程UVLO、预偏置启动、过流和温度保护，因此非常适合为各种应用供电。
TPSM560R6H降压模块采用5.0mm × 5.5mm × 4.0mm、15引脚QFN封装，采用HotRod QFN技术，可提高散热性能，减小占位面积，降低EMI。该封装尺寸中，所有引脚均可从周边访问，设有一个大型散热焊盘，便于布局以及在制造过程中轻松操作。
特性
- 支持功能安全
- 来辅助功能安全系统设计的文档
- 5.0mm × 5.5mm × 4.0mm增强型HotRod™ QFN
- 出色的热性能：高达9.6W输出功率（85°C时），无气流
- 标准占位面积，单个大型散热焊盘，可从周边访问的所有引脚
- 设计用于可靠、坚固的应用
- 宽输入电压范围：4.2V至60V
- 输入电压瞬态保护高达66V
- 工作结温范围：–40°C至+125°C
- 1MHz固定开关频率
- FPWM运行模式
- 针对超低EMI要求进行了优化
- 集成屏蔽电感器和高频旁路电容器
- 满足EN55011 EMI标准
- 非开关静态电流：26µA
- 单调启动至预偏置输出
- 无环路补偿或自举组件
- 精密使能和输入UVLO，带滞后功能
- 带迟滞的热关断保护
- 使用TPSM560R6H并借助WEBENCH®Power Designer创建定制设计方案
应用
- 现场发射器和传感器、PLC模块
- 恒温器、视频监控、暖通空调系统
- 交流和伺服驱动器、旋转式编码器
- 工业运输、资产跟踪
- 负输出应用
相关产品
Texas Instruments TPSM560R6xEVM评估模块 (EVM)
设计用于评估TPSM560R6x同步降压电源模块的特性。

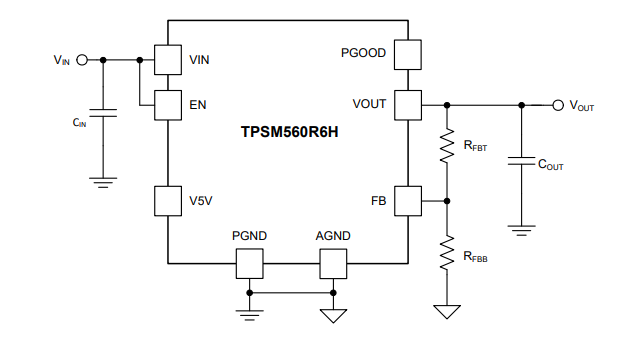

典型原理图

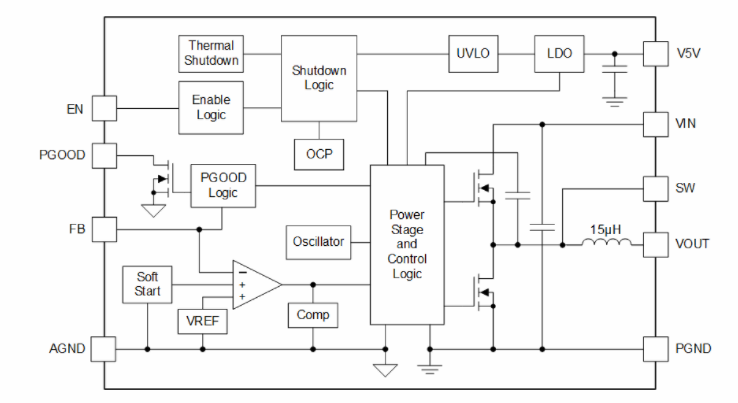

框图
发布日期: 2022-03-15
| 更新日期: 2022-08-10
