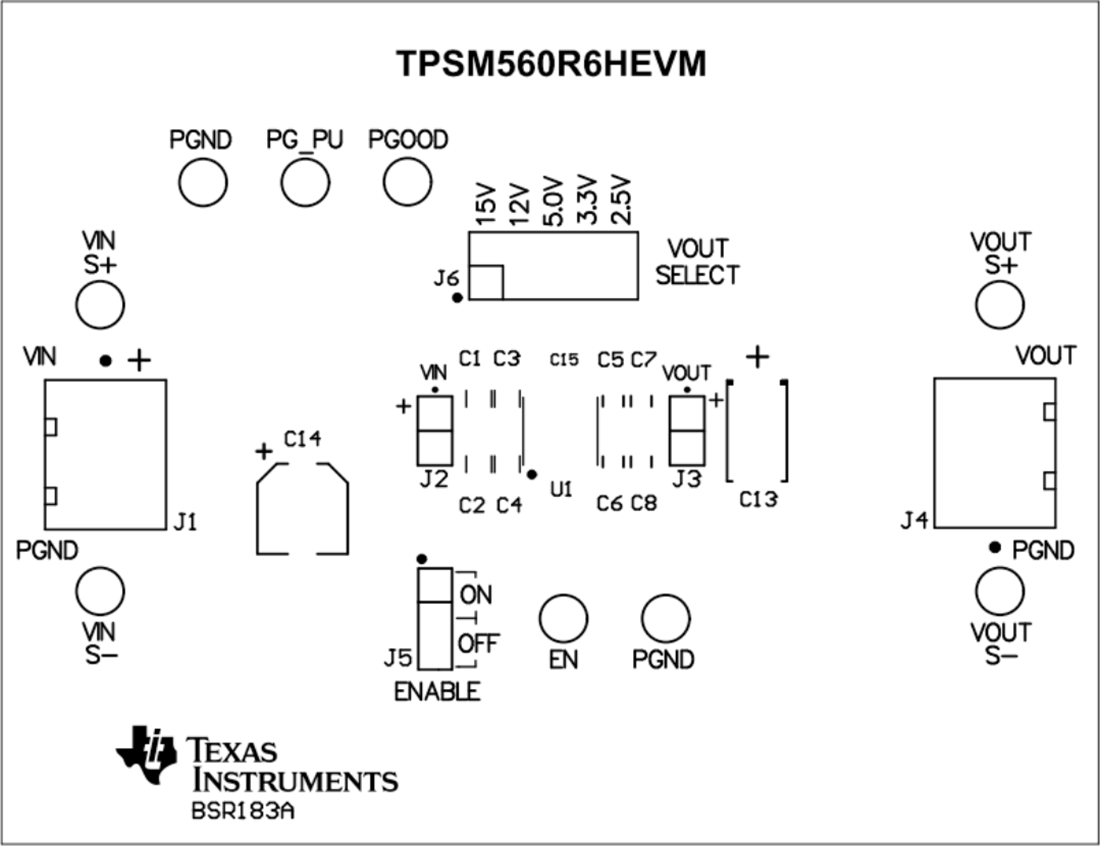

Texas Instruments TPSM560R6xEVM评估模块 (EVM) 采用同步降压电源模块TPSM560R6x。该评估模块配置用于在4.2V至60V典型输入总线应用中运行。输出电压可以通过配置跳线设为五个常用值中的一个。该评估模块提供器件600mA完全输出额定电流。装有输入和输出电容器，以满足输入电压的整个范围以及评估模块的可选输出电压。

在Texas Instruments TPSM560R6xEVM上提供了监控测试点，以便测量效率、功率耗散、输入纹波、输出纹波、线路和负载调节以及瞬态响应。控制测试点和跳线旨在使用器件的使能 (EN) 和电源良好 (PGOOD) 特性。建议的评估模块PCB布局可最大限度地提高散热性能，并最大限度地减少输出纹波和噪声。
