Texas Instruments TPSM63606EVM/TPSM63606SEVM评估模块
Texas Instruments TPSM63606EVM/TPSM63606SEVM评估模块 (EVMs) 设计用于演示TPSM63606 36V、6A同步降压直流/直流降压电源模块的性能。这些评估模块可在3V至36V宽输入电压范围内工作，提供5V固定输出，设定点精度优于1%，输出电流高达6A。该评估模块的“S”版本包含伪随机扩频 (PRSS)，可降低EMI。Texas Instruments TPSM63606电源模块采用先进的封装和引脚分配设计，可改进EMI性能、提高效率和可靠性。故障条件下改进稳压器保护的几个功能包括欠压闭锁 (UVLO)、内部软启动、断续模式过流保护 (OCP) 和热关断。还提供开漏PGOOD指示器、精密使能、外部偏置选项、RT可调开关频率和SYNC IN功能。
特性
- 宽输入电压范围：3V至36V
- 5V默认输出电压（可通过跳线调至1.8V、2.5V、3.3V或12V）
- 输出电流高达 6A
- 1MHz默认开关频率（可通过跳线调至500kHz、750kHz、1.5MHz或2MHz）
- 包含输入EMI滤波器，用于CISPR 32 B类传导排放
- 解决方案尺寸小且经全面组装、测试和验证的PCB布局
必要设备
- 电压源
- 输入电压源VIN应该是36V可变直流电源，能够提供6A电流
- 万用表
- 电压表1
- 测量VIN S+至VIN S–的输入电压
- 电压表2
- 测量VOUT S+至VOUT S–的输出电压
- 电流表1
- 测量输入电流
- 将电流表设置为1秒孔径时间
- 电流表2
- 测量输出电流
- 将电流表设置为1秒孔径时间
- 电压表1
- 电子负载
- 使用电子负载设为恒定电阻 (CR) 或恒定电流 (CC) 模式，支持0 ADC至6 ADC
- 对于空载输入电流测量，断开电子负载，因为它可能消耗较小的剩余电流
- 示波器
- 范围设置为20MHz带宽和交流耦合，直接在输出电容器上测量输出电压纹波，范围探头通常提供短接地引线
- 将示波器探头尖放在输出电容器的正极端子上，通过接地引线将探头的接地柱固定在电容器的负极端子上
- TI不建议使用长引线接地连接，因为在较大接地环路中这可能会产生额外噪声
- 若要测量其他波形，则根据需要调整示波器
应用
- 测试和测量、航空航天和国防
- 工厂自动化和控制、通用电源
- 需要付输出电压的反相降压-升压 (IBB) 电路

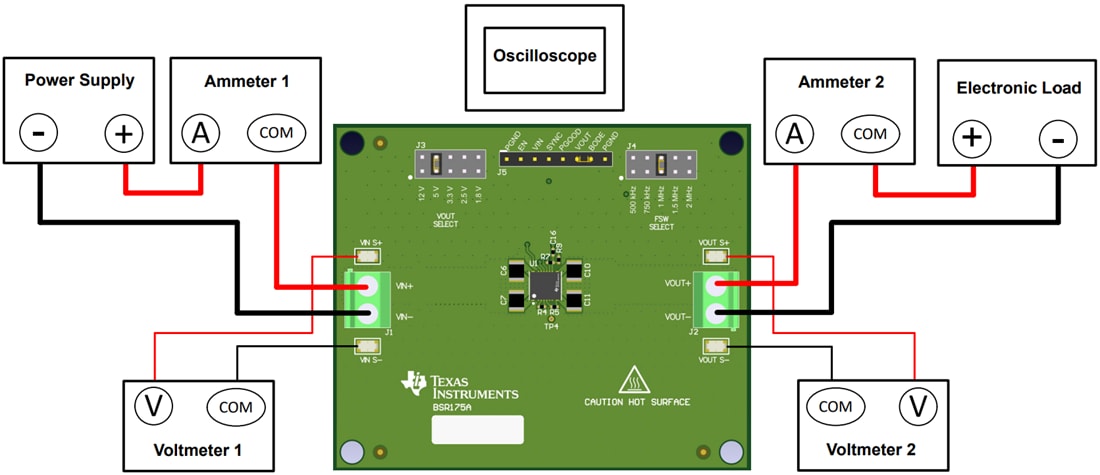

测试设置
