Texas Instruments TPSM64406EVM 评估模块（EVM）
Texas Instruments TPSM64406EVM评估模块（EVM）用于展示TPSM64406的功能和性能。TPSM64406是一款双降压DC/DC模块，具有集成式功率MOSFET和电感器。该评估模块提供双3A输出。输出电压可单独编程为3.3V和5V固定电压，也可以使用外部反馈电阻进行调节。
满载时，默认开关频率编程为1MHz。轻负载时，开关模式可在FPWM和PFM模式之间选择。可通过跳线选择启用或禁用每个通道。最后，可通过配置电阻器选择启用或禁用扩频。Texas Instruments TPSM64406EVM设计用于在单个PCB设计中展示该器件的全部功能。
特性
- 支持功能安全
- 可提供文档，协助功能安全系统设计
- 多功能双输出电压或多相单输出同步降压模块
- 集成MOSFET、电感器和控制器
- 6.3 V 至 36 V 的宽输入电压范围
- 可调输出电压降为 0.8 V 至 16 V
- 6.5mm×7.0mm×2mm包覆成型封装
- -40 °C至125 °C结温范围
- 负输出电压能力
- 在整个负载范围内具有超高效率
- 峰值效率达94%以上
- 用于提升效率的外部偏置选项
- 外露焊盘，热阻抗低
- 评估模块θJA = 18.2°C/W
- 超低传导和辐射EMI特性
- 低噪声封装，具有双输入路径和集成电容器，可减少开关振铃
- 输入EMI滤波器，带有用于并联阻尼的电解电容器
- 电阻器可选扩频
- 恒定频率FPWM工作模式
- 符合CISPR 11和32 B类排放标准
- 可扩展电源的绝佳选择
- 4层、2oz PCB设计
- 固有保护特性可实现稳健设计
- 用于排序、控制和VIN UVLO的精密使能输入和开漏PGOOD指示器
- 过流和热关断保护
应用
- 测试和测量、航空航天和国防
- 工厂自动化和控制
- 降压和反相降压-升压电源

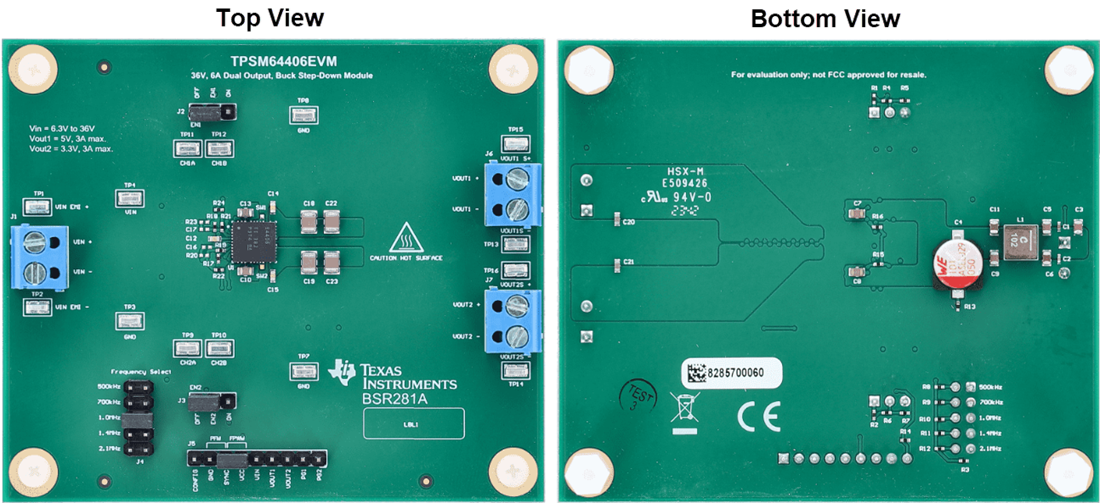

板布局
相关产品
Texas Instruments TPSM64404/TPSM64406双输出功率模块
在增强型HotRod™ QFN封装中结合了屏蔽电感器、功率MOSFET和无源器件。
发布日期: 2024-02-28
| 更新日期: 2024-03-11
