Texas Instruments TPSM82816 DC/DC电源模块
Texas Instruments TPSM82816直流/直流电源模块基于固定频率峰值电流模式控制拓扑。这些电源模块是引脚对引脚3A、4A和6A兼容的高、高效率、易于使用的同步降压直流/直流电源模块，具有集成电感器。TPSM82816模块在 下工作，可调频率范围为1.8MHz至4MHz，可在相同频率范围内同步到外部时钟。这些直流/直流模块可在PWM模式下提供1%的输出电压精度，有助于设计具有高输出电压精度的电源。TPSM82816模块用于光学模块、数据中心互连、信号测量、源生成、仪器仪表、患者监护和诊断、无线基础设施和稳健通信。
特性
- 可调和可同步开关频率：1.8MHz至4MHz
- 展频计时（可选）
- 可选强制PWM或PFM/PWM操作
- 输出电压精度：±1%（PWM运行）
- 输入电压范围：2.7 V至6 V
- 输出电压范围：0.6V - 5.5V
- 可调软启动或跟踪
- 具有窗口比较器的电源正常输出
- 精密使能输入支持
- 用户定义的欠压锁定
- 精确排序
- 100%占空比
- 输出放电
- 静态电流：26μA（典型值）
- 引脚对引脚兼容TPSM82813 (3A) 和TPSM82810 (4A) 降压模块
- 出色的散热性能
- 工作温度范围：-40°C至125°C
应用
- 光学模块、数据中心互连
- 信号测量、电源生成、仪器、患者监护和诊断
- 无线基础设施
- 坚固耐用的通信：
- 传感器、成像和雷达
相关评估板
Texas Instruments TPSM82816EVM评估模块
设计用于评估具有集成电感器的6A降压转换器的TPSM82816模块。
Texas Instruments TPSM8281xPEVM062 评估模块
配置用于评估TPSM82813和TPSM82816电源模块的运行情况。
相关产品
Texas Instruments TPSM8281x 4A/3A降压MicroSiP™电源模块
具有集成电感器 & 并采用频率电流模式拓扑的 频率同步。

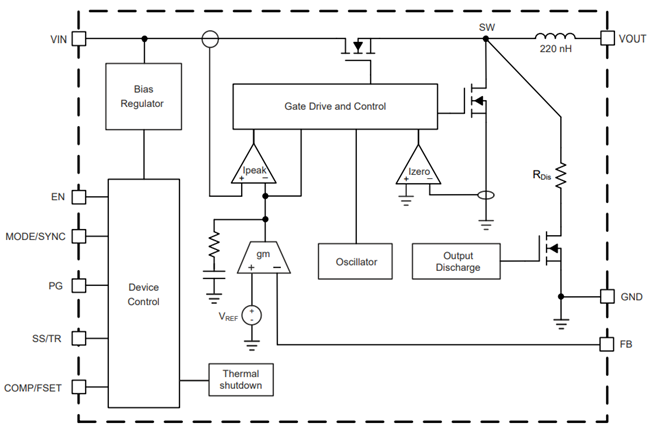

框图
应用原理图

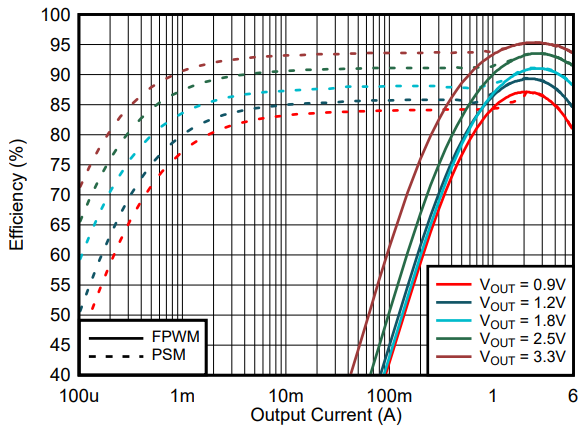

效率与输出电流
发布日期: 2023-02-20
| 更新日期: 2025-01-31
