Texas Instruments TPSM843521EVM 评估模块
Texas Instruments TPSM843521EVM评估模块是一套组装完毕并经过测试的电路，主要用于TPSM843521模块的开发。TPSM843521EVM的工作输入电压范围为3.8V至18V，提供稳压输出电压5.0V，负载电流高达5A。TI TPSM843521EVM评估模块设有工作模式 、软启动时间和开关频率等选项，可通过电阻器和跳线轻松调整或设置。
特性
- 支持5A持续输出电流
- 提供生态模式与强制连续导通调制（FCCM）模式两种模式供选择
- 可调节的切换频率
- 便于使用
应用
- 测试与测量
- 电机驱动
- 电网基础设施
- 医疗和保健
规范
- 3.8 V 到 18 V 的输入电压范围
- 输出电压范围：0.6 V至9 V
- 1000 kHz工作频率
套件内容
- TPSM843521EVM 电路板
- EVM免责声明阅读须知
- 原型EVM免责声明阅读须知

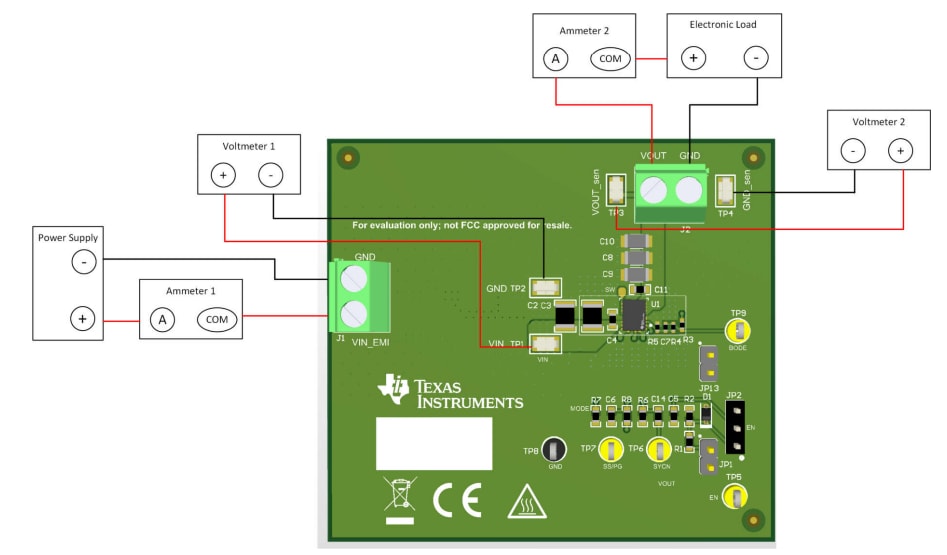

测试设置
原理图
布局
发布日期: 2025-06-03
| 更新日期: 2025-06-12
