Texas Instruments TPSM846C24 35A电源模块

Texas Instruments TPSM846C24 35A电源模块提供固定频率，包含控制器、功率MOSFET、电感器和相关元件，采用耐热增强型表面贴装式封装。用户提供输入和输出电容器及少量其他无源元件即可设置该模块的运行参数。通过配置两个模块并联工作（高达70A），同时共享电流，可实现双相电源解决方案。TPSM846C24的工作IC结温范围为-40°C至+125°C。该器件的尺寸为15mm×16mm，可轻松焊接到印刷电路板上，实现紧凑、负载点设计。

特性

  • 完备的集成35A电源解决方案
  • 电源良好输出
  • 引脚兼容TPSM846C23 (PMBus)
  • 可堆叠，实现高达70A的电流共享
  • 输出电压范围：0.5V至2.0V
  • 输出电压精度：0.5%
  • 15mm×16mm（最大高度6.4mm）
  • 300kHz至1MHz的开关频率范围
  • 与外部时钟同步
  • 差分遥感
  • 预偏置输出单调启动
  • 固定3ms软启动/软停止时间
  • 过流保护
  • 工作IC结温范围：–40°C至+125°C
  • 环境工作温度范围：-40°C至+105°C
  • 增强型热性能：8.7°C/W
  • 符合EN55022 A类辐射标准

应用

  • 紧凑型PCI/PCI Express/PXI Express
  • 宽带和通信基础设施
  • 自动化测试和医疗设备
  • DSP、FPGA和ASIC负载点应用

评估模块

Texas Instruments TPSM846C24EVM-006 35A电源评估模块

设计用于评估TPSM846C24 35A电源模块的运行。

Learn More关于Texas Instruments TPSM846C24EVM-006 35A电源评估模块 View Products与Texas Instruments TPSM846C24EVM-006 35A电源评估模块相关

Texas Instruments TPSM846C24DEVM-007 70A电源评估模块

配置用于评估TPSM846C24 70A电源模块的运行。

Learn More关于Texas Instruments TPSM846C24DEVM-007 70A电源评估模块 View Products与Texas Instruments TPSM846C24DEVM-007 70A电源评估模块相关

框图

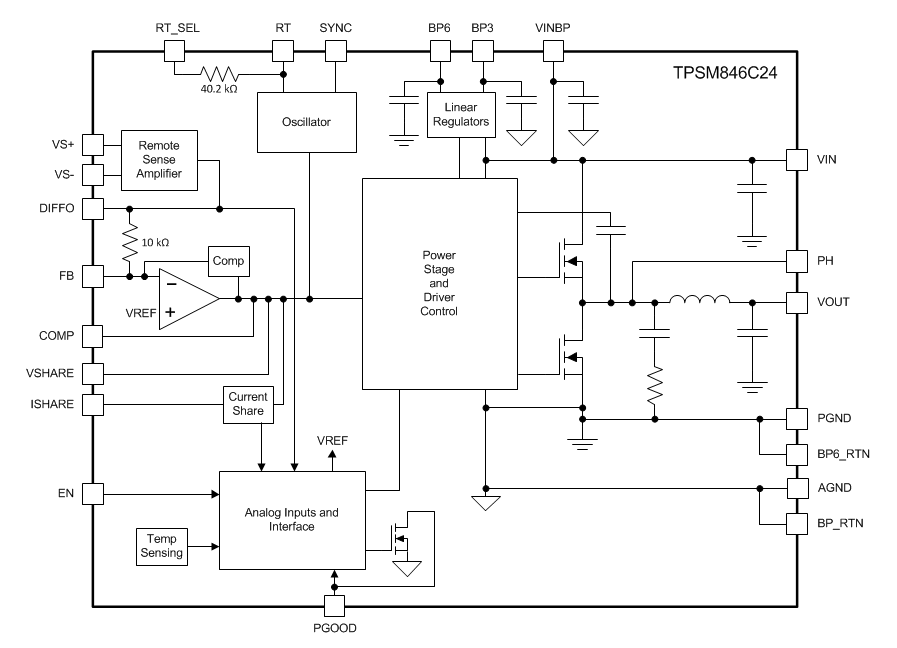

框图 - Texas Instruments TPSM846C24 35A电源模块
发布日期: 2018-07-13 | 更新日期: 2022-12-07
