Texas Instruments TRF0206EVM-CVAL评估模块
Texas Instruments TRF0206EVM-CVAL评估模块设计用于评估TRF0206-SP放大器。TRF0206-SP是一款采用6.00mm2 × 6.10mm2、12引脚LCC-FC封装的单端输入至差分输出耐辐射放大器。TRF0206EVM-CVAL设计为在不使用无源平衡-非平衡变压器的情况下驱动高速差分输入模数转换器。
TI TRF0206EVM-CVAL评估模块专为单端 50Ω 输入匹配而设计，而TRF0206-SP放大器具有低输出阻抗。该板在输入和输出上提供交流耦合电容器。TRF0206EVM-CVAL可随时连接+3.3V电源、信号源和测试仪表进行测量。
特性
- 由+3.3V单电源供电
- 通过板载SMA连接器轻松连接到输入和输出
- 设计用于单端50Ω输入匹配
- 借助跳线连接器，电路板可提供断电选项

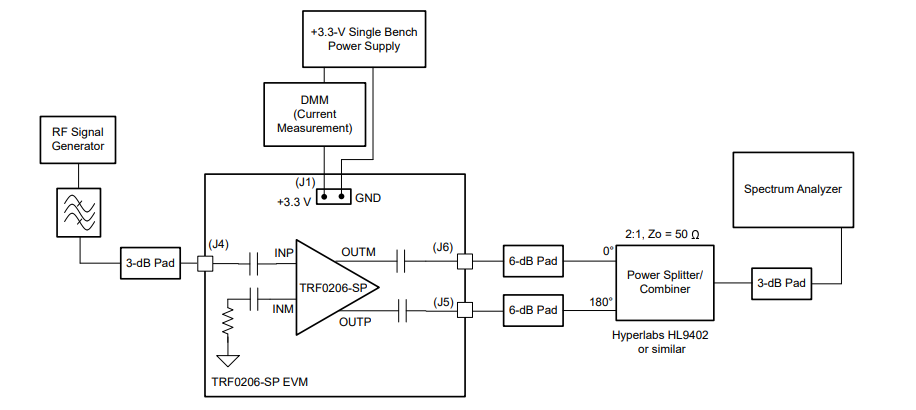

单音设置
PCB布局
发布日期: 2023-01-23
| 更新日期: 2023-02-06
