Texas Instruments TS3A5017/TS3A5017-Q1模拟开关

Texas Instruments TS3A5017/TS3A5017-Q1双SP4T模拟开关设有3.3V/2.5V模拟多路复用器/解复用器，工作电压为2.3V至3.6V。TS3A5017/TS3A5017-Q1支持数字和模拟信号。TS3A5017-Q1支持断电保护，确保当VCC=0V时信号路径为高阻抗。这能够简化供电排序，提高系统可靠性。TS3A5017/TS3A5017-Q1具有出色的通态电阻匹配、低电荷注入和低总谐波失真。TS3A5017-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 符合汽车应用类AEC-Q100标准 (TS3A5017-Q1)
    • 器件温度：–40°C至125°C，TA
    • 器件HBM分类等级：±1500V
    • 器件CDM分类等级：±1000V
  • 支持断电保护，当VCC=0V时，I/O引脚处于高阻抗状态 (TS3A5017-Q1)
  • 低电荷注入
  • 低通态电阻
  • 出色的通态电阻匹配
  • 低总谐波失真 (THD)
  • 2.3V至3.6V单电源操作
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • 关断模式隔离，V+=0 (TS3A5017)

应用

  • 采样和保持电路
  • 信息娱乐系统音频和视频信号路由
  • 远程信息处理控制单元

数据手册

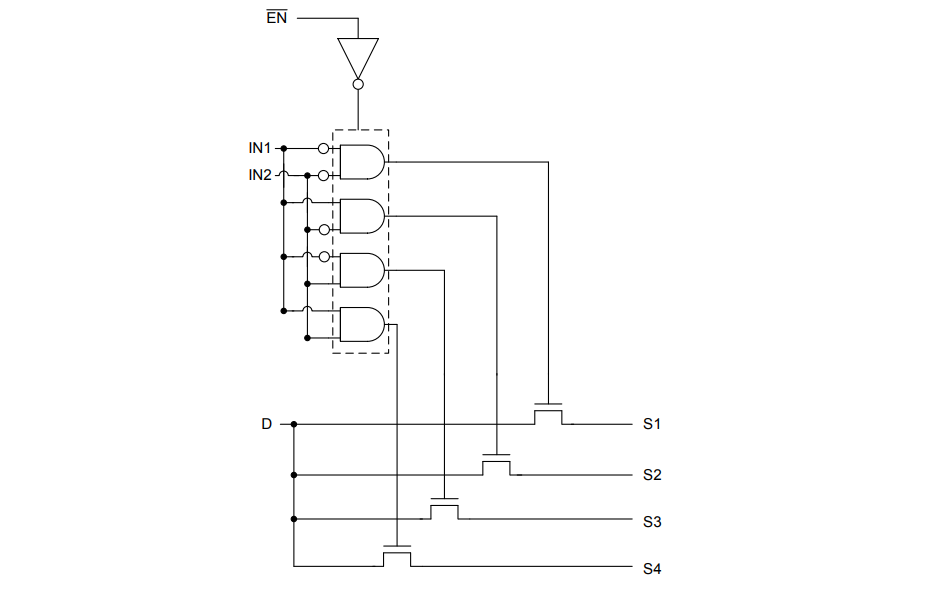

框图

框图 - Texas Instruments TS3A5017/TS3A5017-Q1模拟开关
发布日期: 2018-11-21 | 更新日期: 2023-07-24
