Texas Instruments TUSB1002 USB3.1 10Gbps线性转接驱动器

Texas Instruments TUSB1002 USB3.1 10Gbps线性转接驱动器是双通道USB 3.1 SuperSpeedPlus (SSP) 转接驱动器和信号调理器。该器件采用超低功耗架构，由3.3V电源供电运行时的功耗非常低。它支持 USB3.1 低功耗模式，可进一步降低空闲状态下的功耗。TUSB1002 实现了一款线性均衡器，最高可容许码间串扰 (ISI) 引入 15dB 的损耗。当 USB 信号在印刷电路板 (PCB) 或电缆上传输时，其完整性会在通道损耗和码间串扰的影响下有所降低。线性均衡器可对通道损失进行补偿，进而延长通道传输距离，从而使系统符合 USB 规范。凭借双通道和小型封装，TUSB1002可在USB3.1传输路径中灵活放置。

特性

  • 支持USB3.1 SuperSpeed (5Gbps) 和SuperSpeedPlus (10Gbps)
  • 超低功耗架构：
  • 有源状态：< 340mW
  • U2/U3：< 8mW
  • 未连接状态：< 2mW
  • 可调节电压输出摆幅线性范围高达1200mVpp
  • 无主机/设备端要求
  • 14种线性均衡设置，最高可容许15dB损耗（10Gbps时）
  • 可调节直流均衡增益
  • 支持热插拔
  • 与LVPE502A和LVPE512 USB 3.0转接驱动器引脚兼容
  • 温度范围：0°C至70°C（商业级）和 –40°C至85°C（工业级）
  • ±6KV HBM ESD
  • 由3.3V单电源供电
  • 采用4mmx4mm VQFN或3mm×3mm WQFN封装

应用

  • 笔记本电脑
  • 台式电脑
  • 电视
  • 平板电脑
  • 手机
  • 有源电缆
  • 扩展坞

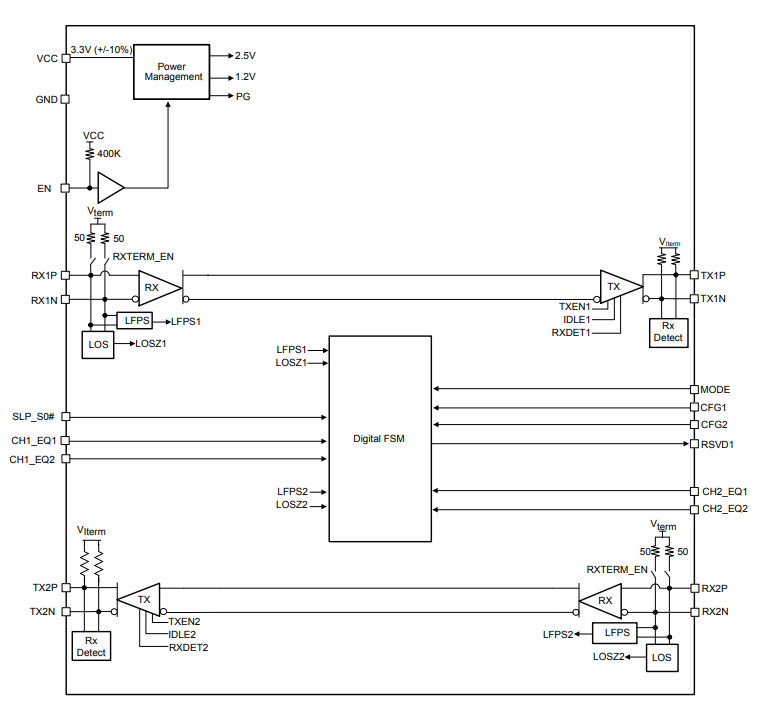

框图

框图 - Texas Instruments TUSB1002 USB3.1 10Gbps线性转接驱动器

相关开发工具

Texas Instruments TSUB1002EVM线性转接驱动器评估模块 (EVM)

设计用于轻松评估TUSB1002，一款USB3.1 10Gbps线性转接驱动器。

Learn More关于Texas Instruments TSUB1002EVM线性转接驱动器评估模块 (EVM) View Products与Texas Instruments TSUB1002EVM线性转接驱动器评估模块 (EVM)相关

Texas Instruments TUSB1002AEVM评估板

评估TUSB1002A SuperSpeed Plus转接驱动器和信号调理器的性能。

Learn More关于Texas Instruments TUSB1002AEVM评估板 View Products与Texas Instruments TUSB1002AEVM评估板相关
发布日期: 2016-08-05 | 更新日期: 2022-03-11
