Texas Instruments TUSB1142EVM转接驱动器评估模块
Texas Instruments TUSB1142EVM转接驱动器评估模块 (EVM) 是一个PCB，设计用于帮助客户评估TUSB1142。TUSB1142是一款10Gbps USB 3.2线性转接驱动器，具有1:2解复用或2:1复用功能，适用于USB Type-C™ 应用。 TUSB1142设计用于安装在USB Type-A主机与USB Type-C插座之间，或USB设备与USB Type-C插座之间。
通过该评估模块，用户可以将USB 3 Micro-B电缆插入TUSB1142EVM板，然后连接至USB 3 Gen 1/2主板或带USB Type-A插座的系统。用户可以直接或通过USB Type-C电缆将USB设备插入评估模块的插座侧。Texas Instruments TUSB1142EVM可搭配USB主机/集线器系统使用，用于评估USB-C可逆连接器功能。
特性
- 由VBUS或外部电源供电
- 通过跳线轻松配置器件
- 支持外部I2C主机配置

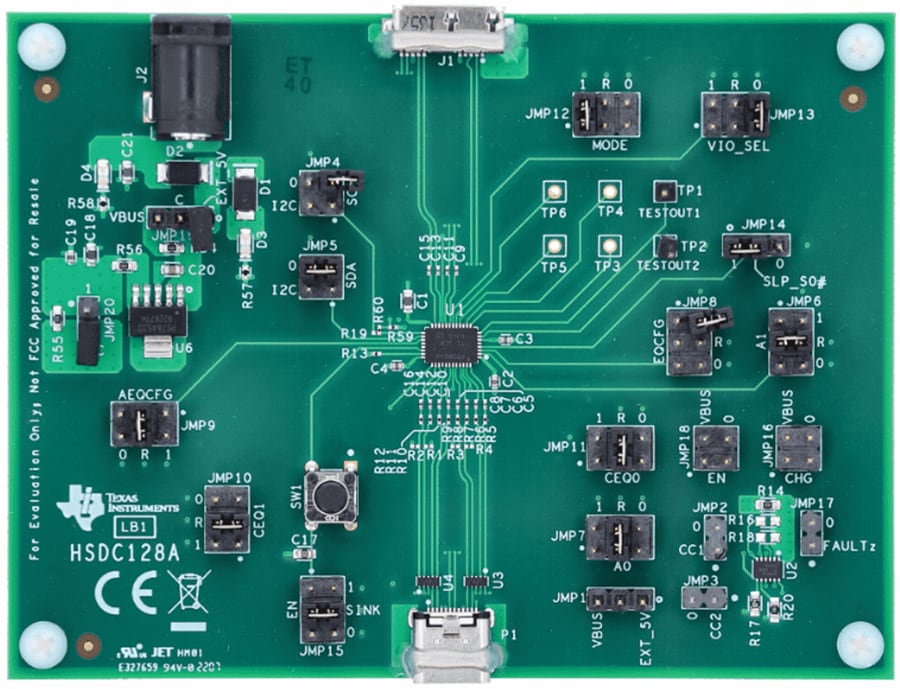

板布局
发布日期: 2022-05-03
| 更新日期: 2022-07-13
