TI TUSB1310A超高速USB收发器

Texas Instruments TUSB1310A超高速USB器件是单端口5.0Gbps USB 3.0物理层收发器，可通过晶体或外部参考时钟提供的单个参考时钟工作。参考时钟频率可在20MHz、25MHz、30MHz和40MHz之间进行选择。TI TUSB1310A超高速收发器会将该时钟提供给USB控制器。通过使用单个参考时钟，TUSB1310A可提供具有极少外部组件与最低实施成本的低成本USB 3.0解决方案。USB控制器通过PIPE（超高速）和ULPI（USB 2.0）接口连接到TUSB1310A。16位PIPE通过250MHz接口时钟工作。ULPI通过60MHz接口时钟工作，支持8位模式。

特性

通用串行总线（USB）
- 单端口5.0Gbps USB 3.0物理层收发器
  - 一个5.0Gbps超高速连接
  - 一个480Mbps HS/FS/LS连接
- 完全符合USB 3.0规范
- 支持3m以上的USB 3.0电缆
- 完全自适应均衡器，优化接收器的灵敏度
- 连接至链路层控制器的PIPE
  - 250 MHz频率下支持16位SDR模式
  - 符合第3.0版“PHY Interface for the USB Architectures（PIPE）”的规范
- 连接至链路层控制器的ULPI
  - 60 MHz频率下支持8位SDR模式
  - 支持同步模式和低功率模式
  - 符合第1.1版“UTMI+ Low Pin Interface（ULPI）”的规范
一般特点
- 支持IEEE 1149.1 JTAG标准
- 超高速端口支持IEEE 1149.6 JTAG标准
- 通过单个参考时钟工作，时钟频率可在20MHz、25MHz、30MHz或40MHz之间进行选择
- 3.3V、1.8V和1.1V电源电压
- 1.8-V PIPE和ULPI I/O

应用

监控摄像机
多媒体手持设备
智能手机
数码相机
便携式媒体播放器
个人导航设备
音频接口盒
视频IP电话
无线IP电话
软件无线电

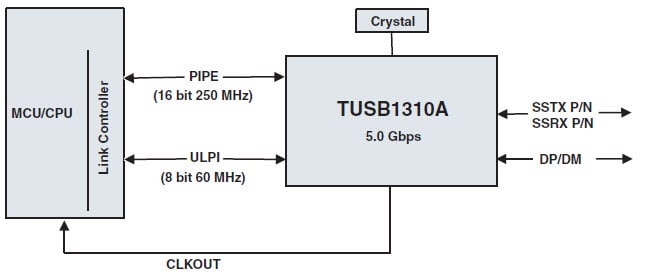

应用电路

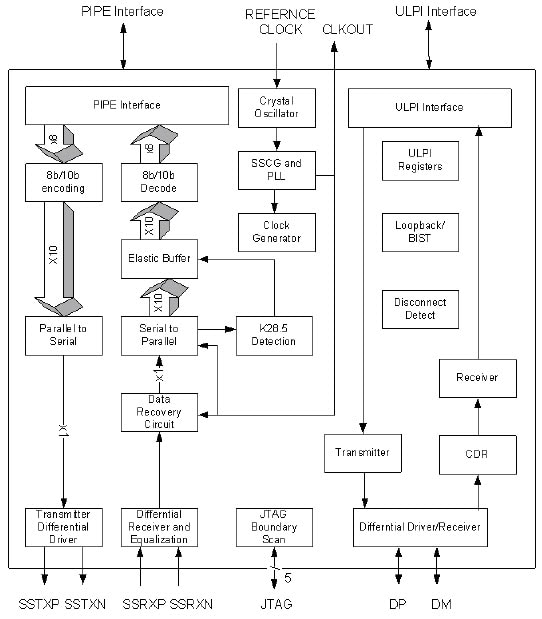

功能框图
