Texas Instruments TUSB564 USB Type-C转接驱动器交叉点开关

Texas Instruments TUSB564 USB Type-C™ DP交替模式线性转接驱动器交叉点开关支持数据速率高达5Gbps的USB 3.1以及数据速率高达8.1Gbps的DisplayPort 1.4（上行端口）（灌电流）。使用符合USB Type-C标准的VESA DisplayPort交替模式，该器件采用UFP_D引脚分配C、D和E。特性包括超低功耗架构以及对DisplayPort链路协商透明。TUSB564具有多个接收线性均衡级别，用于补偿电缆或电路板走线损耗产生的码间串扰 (ISI)。TUSB564采用3.3V单电源，支持在工业和商业温度范围内运行。

特性

  • USB Type-C交叉点开关支持
  • USB 3.1 Gen 1 + 2条DP 1.4信道
  • 4条DP 1.4信道
  • 支持热插拔
  • USB 3.1 Gen 1，高达5Gbps
  • DisplayPort 1.4高达8.1Gbps (HBR3)
  • VESA DisplayPort交替模式UFP_D转接驱动交叉点开关，支持C、D和E引脚配置
  • 超低功耗架构
  • 支持高达12dB均衡的线性转接驱动器
  • 对DisplayPort链路协商透明
  • 自动低频周期信号 (LFPS) 去加重控制，用于满足 USB 3.1 认证要求
  • 可通过GPIO或I2C进行配置
  • 工业温度范围：–40ºC至 85ºC (TUSB564I)
  • 商业温度范围：0ºC至70ºC (TUSB564)
  • 4mm x 6mm、0.4mm间距的WQFN封装

应用

  • 监视器
  • HDTV
  • 投影仪
  • 扩展坞

Additional Resources

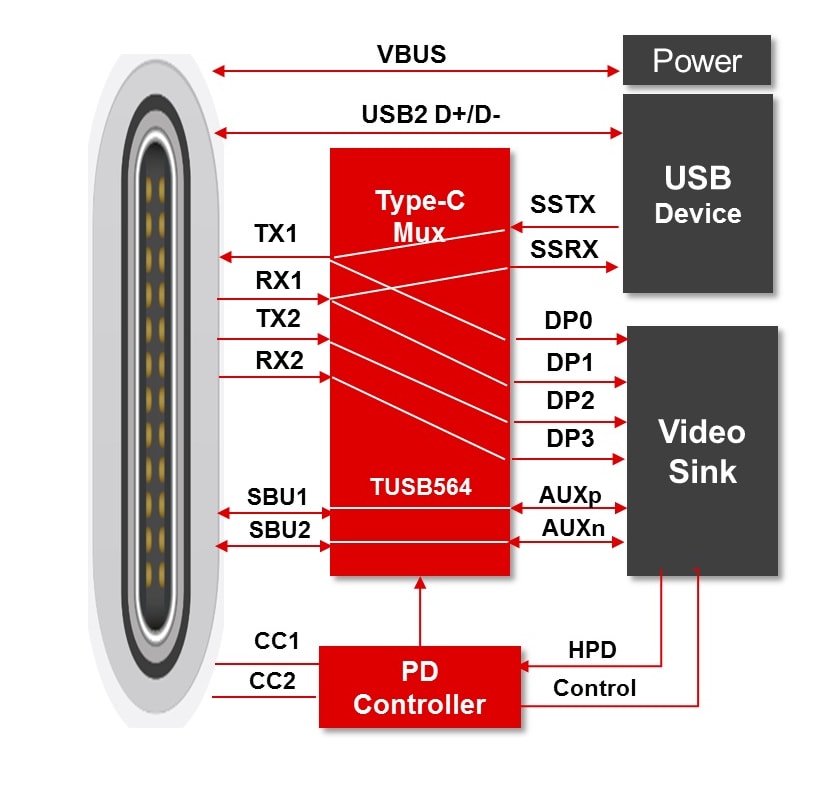

框图

框图 - Texas Instruments TUSB564 USB Type-C转接驱动器交叉点开关

评估模块

Texas Instruments TUSB564RNQEVM评估模块

交替模式转接驱动器开关评估模块可通过DIP开关进行配置。
