Texas Instruments TUSB8043超高速USB 3.1集线器
Texas Instruments TUSB8043超高速USB 3.1集线器可在上游端口同时提供超高速USB和高速/全速连接。该器件还在下行端口提供超高速USB、高速、全速或低速连接。当上行端口连接到仅支持高速或全速/低速连接的电气环境时，超高速USB连接性在下行端口上被禁用。当上行端口连接到仅支持全速/低速连接的电气环境时，超高速USB和高速连接性在下行端口上被禁用。
TUSB8043支持每个端口或联动电源开关和过电流保护，而且支持电池充电应用。按照USB主机的要求，一个端口电源单独控制集线器开关为每个下行端口加电或者断电。同样地，当一个端口电源单独控制集线器感测到一个过流事件时，它只关闭到受影响的下行端口的电源。当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样地，当一个成组集线器感测到一个过流事件时，到所有下行端口的电源将被关闭。
特性
- 四端口USB 3.1第一代集线器
- USB 2.0 集线器功能
- 多事务转译器 (MTT) 集线器：四个事务转译器
- 每一事务转译器两个异步端点缓冲器
- 支持电池充电
- 在未连接或未配置上行端口的情况下，可支持D+/D-分频器充电端口（ACP1、ACP2和ACP3）
- 在未连接上行端口的情况下，可支持自动模式以在DCP或ACP模式之间进行切换
- 支持Galaxy充电
- CDP 模式（上行端口已连接）
- DCP 模式（上行端口未连接）
- DCP模式符合中国电信业标准YD/T 1591-2009
- 支持作为USB 3.1第一代或USB 2.0复合设备工作
- 单端口或成组电源转换和过流通知输入
- 支持四个外部下行端口且内部仅支持USB 2.0端口，可适用于USB HID至I2C功能
- 通过USB HID进行I2C控制的内部下行端口支持高速、全速运行。运行速度与上行端口速度匹配
- 支持读取和写入I2C的供应商请求，并且在100k和400k（默认）条件下支持EEPROM读取
- I2C主机支持时钟拉伸
- OTP ROM、串行EEPROM或I2C/SMBus从动接口供自定义配置使用
- VID和PID
- 端口定制
- 制造商和产品字符串（并非由 OTP ROM 提供）
- 序列号（并非由OTP ROM提供）
- 可使用引脚选择、EEPROM或I2C/SMBus从机接口选择应用特性
- 提供128位通用唯一识别码 (UUID)
- 支持通过USB 2.0上行端口进行板载和系统内EEPROM编程
- 单个时钟输入（24MHz晶体或振荡器）
- 下行端口仅可对USB 2.0进行配置
- 64引脚QFN封装 (RGC)
应用
- 计算机系统
- 扩展坞
- 监视器
- 机顶盒

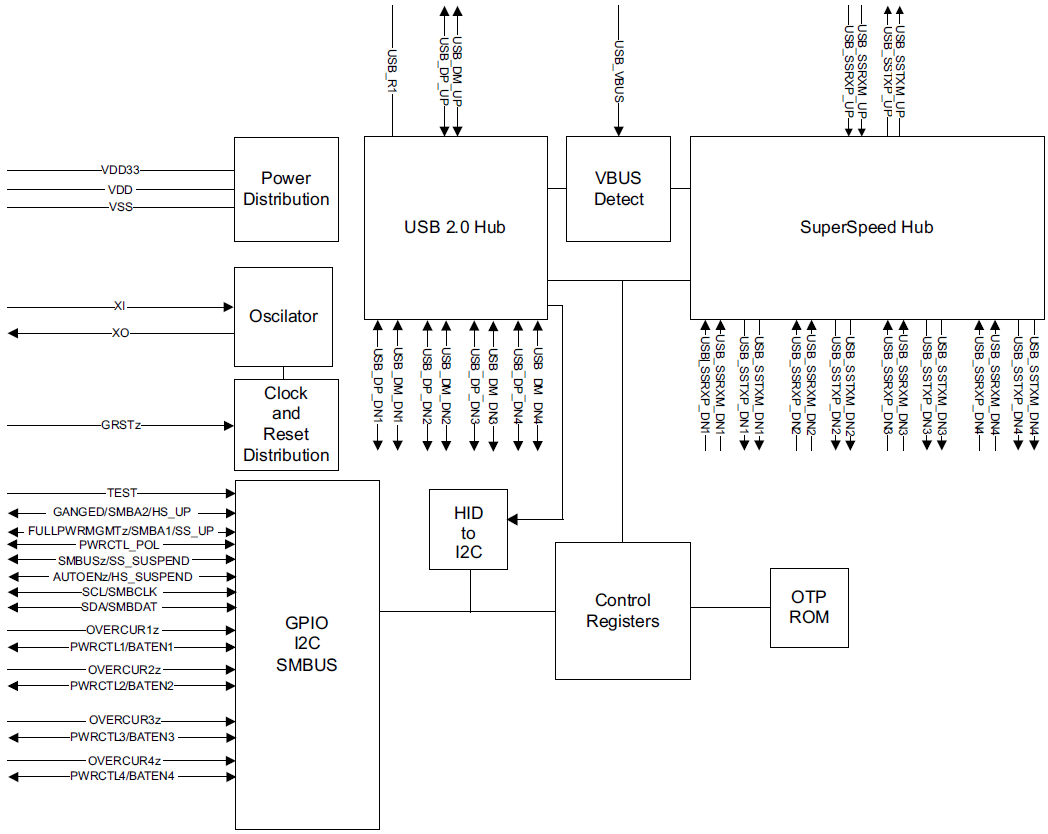

功能框图
