Texas Instruments UCC12051-Q1汽车5kVrms直流/直流模块
Texas Instruments UCC12051-Q1汽车5kVrms直流/直流模块，为需要偏置电源的隔离电路提供高效隔离电源，具有良好的稳压输出。UCC12051-Q1模块集成了变压器和直流/直流控制器，采用了专有架构，提供500mW（典型值）低EMI隔离电源。
TI UCC12051-Q1汽车5kVrms直流/直流模块具有保护特性，可提高系统稳健性。此外，该器件还具有使能引脚、同步功能，以及带余量的5V或3.3V稳压输出选项。UCC12051-Q1是一套薄式、微型解决方案，采用高2.65mm（典型值）的宽体SOIC封装。
特性
- 高效直流/直流转换器，采用集成式变压器技术
- 符合AEC-Q100认证，具有以下结果：
- 器件温度1级：-40°C至+125°C环境工作温度范围
- 可提供功能安全能力
- 来辅助功能安全系统设计的文档
- 输出功率：500mW（典型值）
- 5V或3.3V稳压输出，可选择400mV裕量电压为LDO供电
- 输入电压：4.5V至5.5V
- 稳健可靠的隔离栅：
- 隔离等级：5kVRMS
- 浪涌能力：10kVPK
- 工作电压：1.2kVRMS
- 最小CMTI：100V/ns
- 热关断
- 短路恢复
- 16引脚宽体SOIC封装，爬电距离和电气间隙>8mm
- 扩展温度范围：–40°C至+125°C
- 安全相关认证（计划中）：
- 符合DIN V VDE V 0884-11:2017-01标准的7071VPK增强型隔离
- 符合UL 1577标准且长达1分钟的5000VRMS隔离
- UL认证，符合IEC 60950-1和IEC 62368-1终端设备标准
- CQC认可，依据GB4943.1-2011
应用
- 板载充电器
- 电池管理系统
- 牵引逆变器
- HEV/EV用直流/直流转换器
简化应用

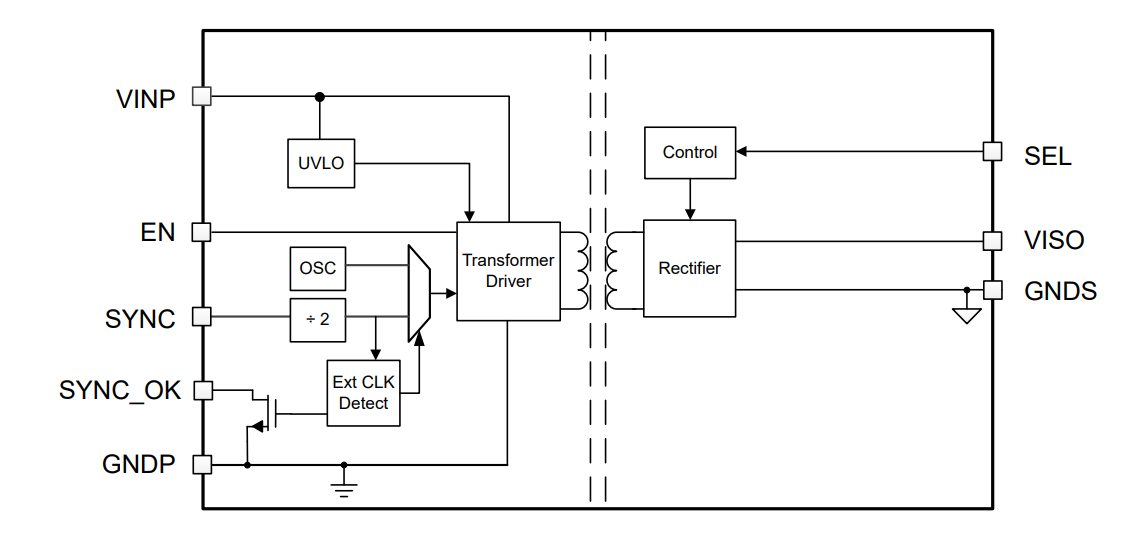

框图
发布日期: 2021-07-14
| 更新日期: 2022-11-03
