Texas Instruments UCC14131EVM-070评估模块
Texas Instruments UCC14131EVM-070评估模块是一个用于评估UCC14131-Q1直流/直流转换器模块性能的平台。UCC14131-Q1采用3.5mm薄型宽体SOIC集成封装，提供1.5W的5kVRMS隔离电源。
TI UCC14131EVM-070评估模块的工作电压范围为11.5VIN至14VIN，配置为12V和5V双正输出。UCC14131EVM-070支持高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中使用的GaN、Si、SiC和IGBT栅极驱动器IC所需的典型偏置电源电压。
特性
- UCC14131-Q1 1.5W直流/直流转换器模块，具有双正12V和5V输出电压，用于GaN、Si、SiC和IGBT栅极驱动器IC偏置
- 变压器、功率级和控制，完全集成到薄型、12.8mm x 7.55mm x 3.55mm宽体、36引脚SOIC封装中
- 符合AEC-Q100标准，额定功率高达105°C，隔离电容为3.5pF，具有SSM频率调制和低电磁辐射
- 5kVRMS隔离、输入OVP、输出OCP、功率限制、电源良好、使能和集成软启动
- 该评估模块可在简单易用的测试平台中演示对于GaN、Si、SiC和IGBT栅极驱动偏置应用最重要的特性

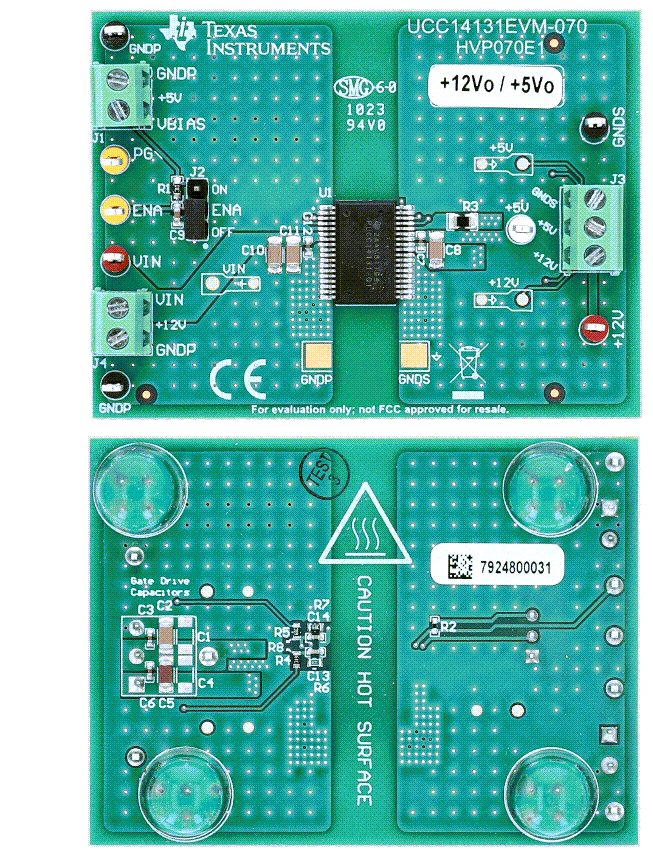

布局
发布日期: 2023-11-28
| 更新日期: 2023-12-04
