Texas Instruments UCC14141EVM-068评估模块
Texas Instruments UCC14141EVM-068评估模块可展示UCC14141-Q1 DC/DC转换器模块，该模块采用扁平、3.5mm、宽体SOIC集成封装，可提供1.5W 5kVRMS 的隔离功率。TI UCC14141EVM-068 evm的工作范围为8VIN 至18VIN，配置为VDD = 18V和VEE= -4V双输出。UCC14141EVM-068可展示高压、工业和汽车逆变器、电池管理系统、充电站以及各种隔离设备应用中的IGBT和SiC栅极驱动器集成电路所需的典型偏置电源电压。
特性
- 在易于使用的测试平台上展示对SiC和IGBT栅极驱动偏置应用最重要的功能
- UCC14141-Q1 1.5W DC/DC转换器模块，具有双VDD 、VEE 输出，适用于SiC和IGBT栅极驱动IC偏置
- 5kVRMS 、输入OVP、输出OCP、功率限制、功率良好、启用和集成软启动
- AEC-Q100 +105°C、3.5pF隔离电容、SSM频率调制和低电磁辐射
- 变压器、功率级和控制功能完全集成在外形小巧的12.8mmx7.55mmx3.55mm宽、36引脚SOIC封装中

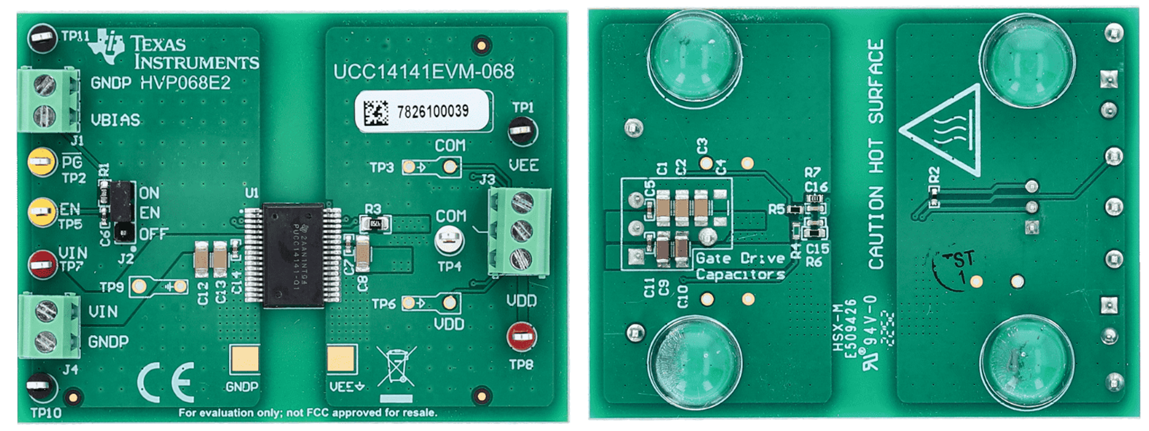

PCB布局
