Texas Instruments UCC14341EVM-069评估模块
Texas Instruments UCC14341EVM-069评估模块用于评估UCC14341-Q1直流/直流转换器模块。UCC14341-Q1直流/直流转换器模块提供1.5W的5kVRMS隔离电源，采用3.5mm薄型宽体SOIC集成封装。
TI UCC14341EVM-069评估模块的工作电压范围为13.5VIN至16.5VIN，配置为双路输出（VDD = 18V和VEE = -4V）。UCC14341EVM-069支持高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中使用的IGBT和SiC栅极驱动器IC所需的典型偏置电源电压。
特性
- UCC14341-Q1 1.5W直流/直流转换器模块，具有用于SiC和IGBT栅极驱动器IC偏置的双路输出（VDD和VEE）。
- 变压器、功率级和控制，完全集成到薄型、12.8mm x 7.55mm x 3.55mm宽体、36引脚SOIC封装中
- 符合AEC-Q100标准，额定功率高达105°C，隔离电容为3.5pF，具有SSM频率调制和低电磁辐射
- 5kVRMS隔离、输入OVP、输出OCP、功率限制、电源良好、使能和集成软启动
- 该EVM演示了简单易用的测试平台中SiC和IGBT栅极驱动偏置应用的最重要特性

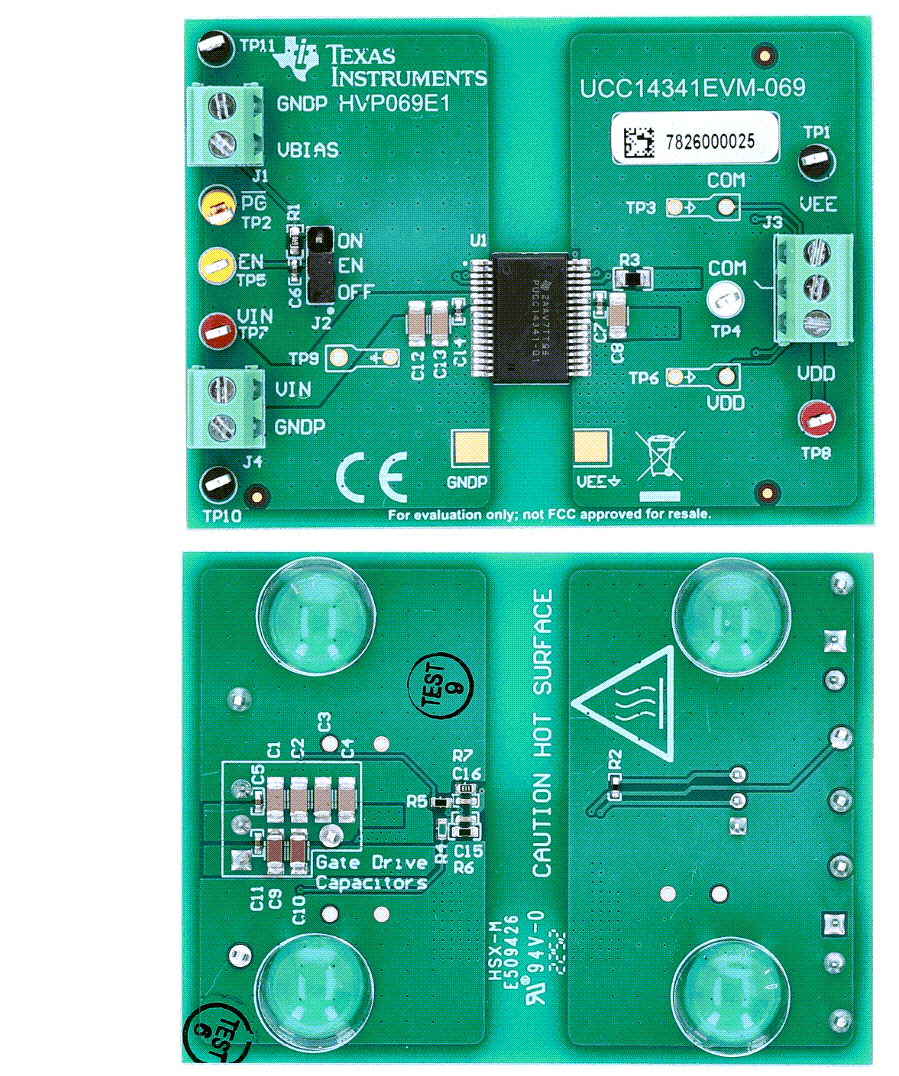

布局
