Texas Instruments UCC21530/UCC21530-Q1隔离式栅极驱动器
Texas Instruments UCC21530/UCC21530-Q1隔离式双通道栅极驱动器具有4A峰值拉电流和6A峰值灌电流。该驱动器设计用于驱动高达5MHz的IGBT和碳化硅MOSFET，具有一流的传播延迟和脉宽失真度。通过一个5.7kVRMS隔离栅将驱动器输入侧与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为100V/ns。另外，两个二次侧驱动器之间的内部功能隔离支持高达1850V的工作电压。
UCC21530/UCC21530-Q1栅极驱动器可配置为两个低侧驱动器、两个高侧驱动器或具有可编程死区时间 (DT) 的半桥驱动器。EN引脚拉低时会同时关闭两个输出，悬空或拉高时可使器件恢复正常运行。作为一种失效防护机制，一次侧逻辑故障会强制两个输出为低电平。
该器件接受高达25V的VDD电源电压。3V到18V的宽输入电压VCCI范围使得该驱动器适用于连接数字和模拟控制器。电源电压引脚具有欠压锁定 (UVLO) 保护功能。UCC21530/UCC21530-Q1可在各种电源应用中实现高效率、高功率密度和高稳定性。UCC21530-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 通用：双路低侧、双路高侧或半桥驱动器
- 宽体SOIC-14 (DWK) 封装
- 驱动器通道之间具有3.3mm的间距
- 开关参数：
- 19ns典型传播延迟
- 10ns最小脉冲宽度
- 5ns 最大延迟匹配
- 5ns 最大脉宽失真
- 共模瞬态抗扰度 (CMTI) 大于100V/ns
- 浪涌抗扰度高达12.8kVPK
- 隔离栅寿命：>40年
- 4A 拉峰值电流输出，6A 灌峰值电流输出
- TTL和CMOS兼容输入
- 3V至18V输入VCCI范围
- 高达25V VDD输出驱动电源
- 可编程的重叠和死区时间
- 抑制短于5ns的输入脉冲和瞬态噪声
- 工作温度范围：–40°C至+125°C
- 安全相关认证
- 符合DIN V VDE V 0884-11:2017-01标准的8000VPK隔离（计划）
- 符合UL 1577标准且长达1分钟的5.7kVRMS隔离
- 获得CSA认证，符合IEC 60950-1、IEC 62368-1、IEC 61010-1和IEC 60601-1终端设备标准（计划）
- 符合GB4943.1-2011标准的CQC认证（计划）
应用
- 太阳能电池组列和中央逆变器
- 交流-直流和直流-直流充电桩
- 交流逆变器和伺服驱动器
- 交流-直流和直流-直流电力输送
- 能量存储系统

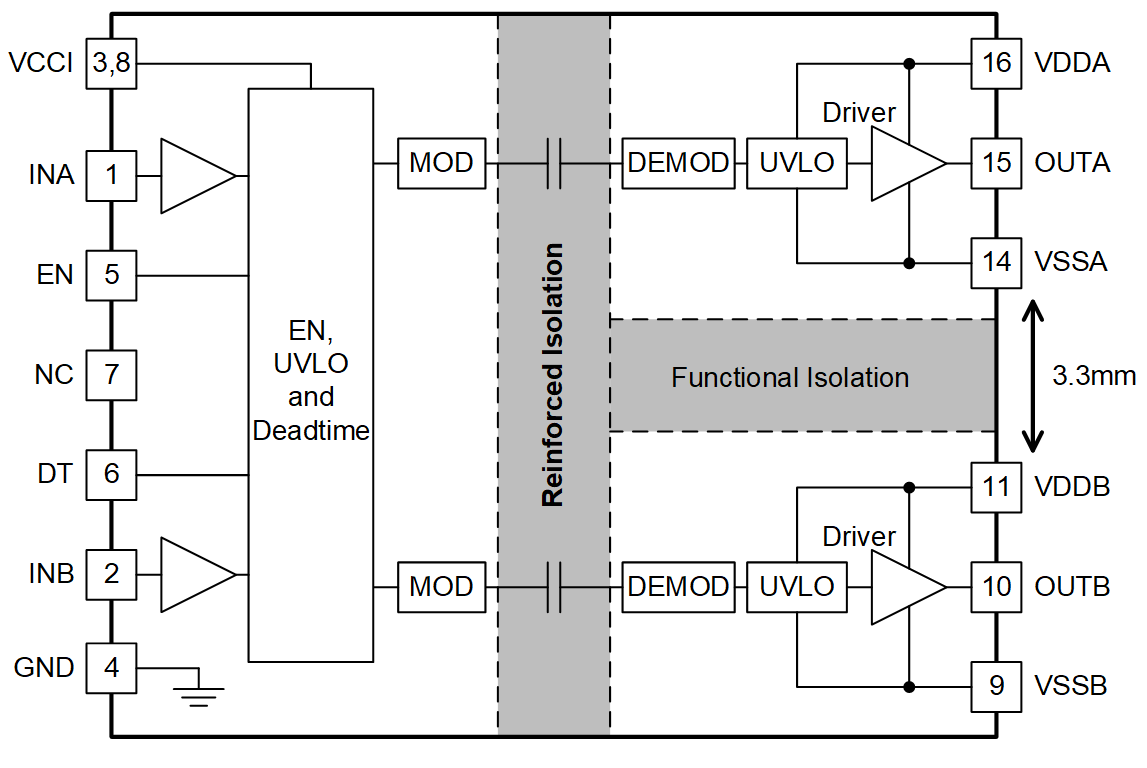

框图
Related Development Tool
Texas Instruments UCC2x52xEVM-286栅极驱动器评估模块
设计用于评估TI的5.7kVRMS隔离式双通道栅极驱动器系列器件。
