Texas Instruments UCC21710QDWEVM-025评估板
Texas Instruments UCC21710QDWEVM-025评估板是一款紧凑的单通道隔离式栅极驱动器板。UCC21710QDWEVM-025板提供采用150mm x 62mm x 17mm和106mm x 62mm x 30mm封装的SiC MOSFET和Si IGBT电源模块所需的驱动电压、偏置电压、保护和诊断功能。
UCC21710QDWEVM-025评估板基于UCC21710 5.7kVrms增强型隔离驱动器，具有8.0mm爬电距离和电气间隙。UCC21710QDWEVM-025包含基于SN6505B的隔离式直流-直流变压器偏置电源。
特性
- 10A峰值分离输出驱动电流及可编程驱动电压
- 两个5.7kVrms增强型隔离式通道，可支持高达1700V的输入轨
- 短路保护，具有软关闭和米勒钳位（带内部FET）
- CMTI > 100V/ns的强大抗噪解决方案
应用
- 太阳能逆变器
- 电机驱动器
- HEV/EV充电器

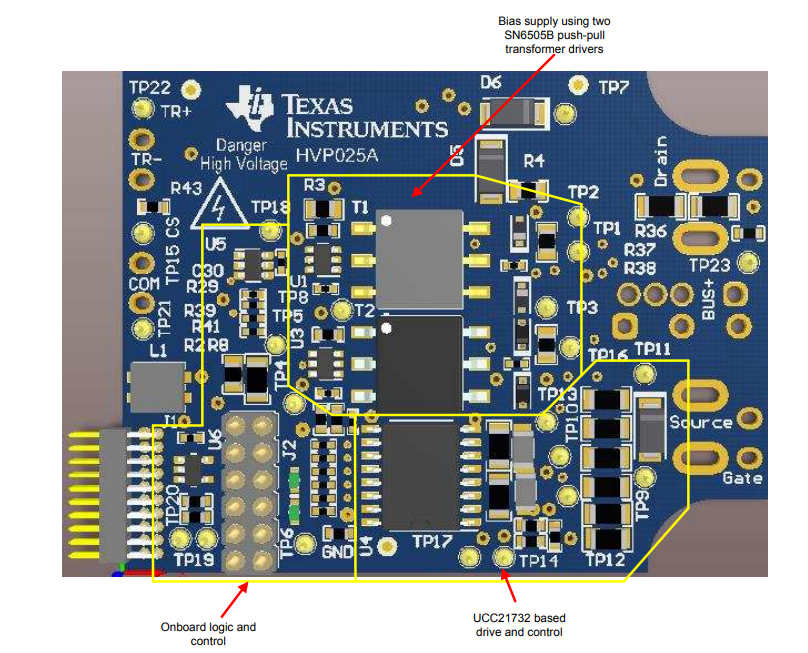

布局

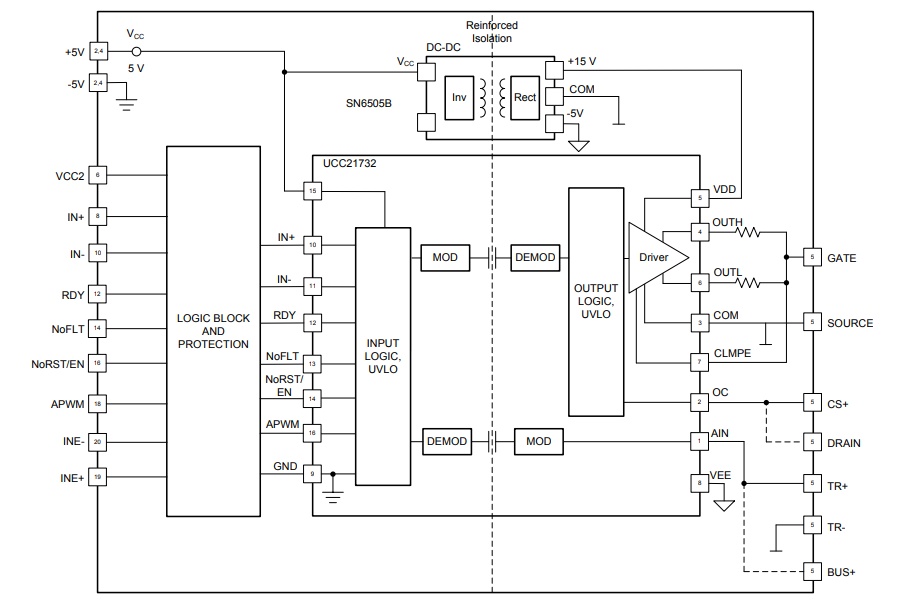

框图
