Texas Instruments UCC23514EVM评估模块
Texas Instruments UCC23514EVM评估模块为评估UCC23514提供了便利。UCC23514单通道隔离栅极驱动器与IGBT、MOSFET和SiC MOSFET光电兼容，具有4.5A源和5.3A灌峰值输出电流以及5.0kVRMS强化隔离额定值。
Texas Instruments UCC23514EVM评估模块专为要求隔离和可靠性的高压应用而开发。它具有更低的传播延迟、更低的部件间延迟偏移、更高的CMTI、更小的脉宽失真和更高的工作温度。这些功能大大提升了性能，同时还保持了引脚间的兼容性。
特性
- 供电范围最高可达35V
- 4.5A源和5.3A灌电流能力
- 5.7kVrms 隔离，每1分钟UL1577
- 所有UCC23514变体的跳线配置
- PCB布局优化用于电源旁路电容器和栅极驱动器环路

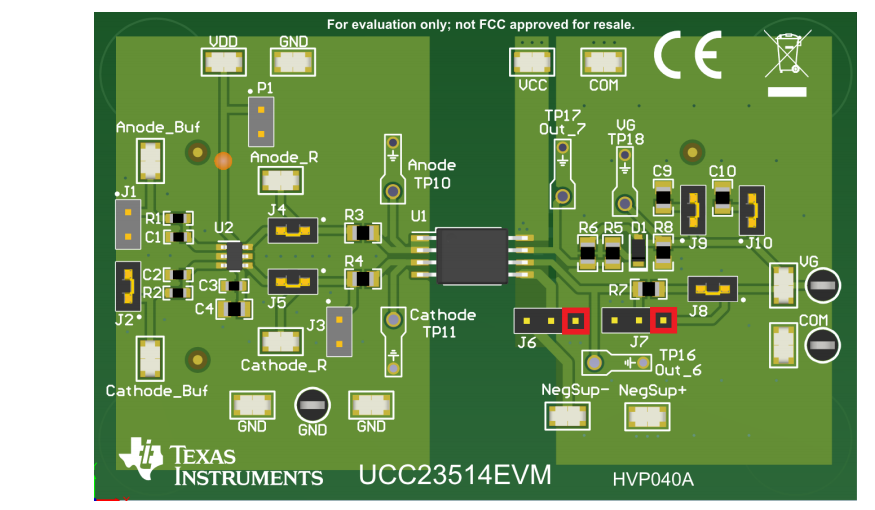

三个跳线引脚1位置
工作台设置图和配置
相关产品
Texas Instruments UCC23514栅极驱动器
光电兼容、单通道、隔离式栅极驱动器，用于IGBT、MOSFET和SiC MOSFET。
发布日期: 2020-10-12
| 更新日期: 2024-08-30
