Texas Instruments UCC27518低侧栅极驱动器
Texas Instruments UCC27518低侧栅极驱动器是一款单通道、高速器件，可驱动MOSFET和IGBT电源开关。该驱动器采用可最大限度地减小击穿电流和拉电流的设计，并将高峰值电流脉冲吸收到容性负载中，从而提供轨到轨驱动能力。UCC27518驱动器在12VDD 时具有4A峰值拉电流和4A峰值灌电流（对称驱动）峰值驱动电流能力。该驱动器在输入和输出之间遵循反相逻辑，输入引脚基于CMOS输入阈值逻辑。
UCC27518驱动器具有17ns（典型值）快速传播延迟、用于使能功能的EN引脚、8ns快速上升时间以及用于高抗噪性的磁滞逻辑阈值。该驱动器在4.5V至18V单电源电压范围内工作，工作温度范围为-40°C至140°C。UCC27518驱动器用于直流-直流转换器、太阳能发电、电机控制和开关模式电源等应用。
特性
- 非常适合替代NPN和PNP分立式解决方案
- 与TPS2828和TPS2829器件引脚对引脚兼容
- 4A峰值拉电流和4A峰值灌电流对称驱动
- 快速传播延迟：17 ns（典型值）
- 快速上升时间：8ns
- 4.5 V至18 V单电源电压范围
- VDD 欠压锁定期间保持低电平输出（确保上电和断电时无干扰运行）
- CMOS输入逻辑阈值（带迟滞的电源电压功能）
- 磁滞逻辑阈值，实现高抗噪性
- EN引脚，用于使能功能（允许不连接）
- 输入引脚浮动时保持低输出
- 工作温度范围：-40°C至140 °C
- 5引脚DBV封装(SOT-23)
应用
- 开关电源
- DC-DC转换器
- 配套栅极驱动器器件，用于数字电源控制器
- 太阳能、电机控制和UPS
- 栅极驱动器，用于新兴的宽带隙功率器件

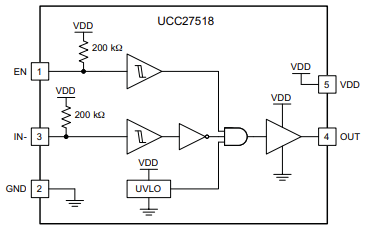

功能框图
应用电路图
