Texas Instruments UCC27614EVM驱动器评估模块 (EVM)

Texas Instruments UCC27614EVM驱动器评估模块 (EVM) 设计用于评估UCC27614 30V、10A单通道2×2栅极驱动器。该评估模块设计用于根据数据手册参数评估驱动器IC。该驱动器IC可根据各种电容和电阻负载进行评估。该评估模块可设置为反相或非反相配置。Texas Instruments UCC27614EVM提高的配置可用于评估功率晶体管，采用TO-220封装。

特性

  • 该评估模块用于UCC27614DSG栅极驱动器的低压特性
  • 电源电压范围VCC：4.5V至26V
  • 10A拉电流、10A灌电流 (UCC27614EVM)
  • 输入电压能力：-10V
  • TTL兼容输入
  • 采用2mm x 2mm SON-8封装
  • PCB布局优化用于偏置电源旁路电容器、栅极驱动电阻选择
  • 电容负载、外部栅极驱动电阻器和TO-220占位，用于N沟道MOSFET栅极驱动网络评估
  • 反相或非反相配置
  • 测试点支持探测UCC27614DSG的所有关键引脚

必要设备

  • 电源
    • 直流电源，电压和电流分别高于26V和1A（例如Agilent E3634A）
  • 函数发生器
    • 双通道函数发生器，超过10MHz（例如Tektronics AFG3252）
  • DMM
    • DMM，电压和电流分别高于30V和1A（例如Fluke 187）
  • 示波器
    • 四通道示波器，带宽为500MHz或更高（例如DPO 7054）

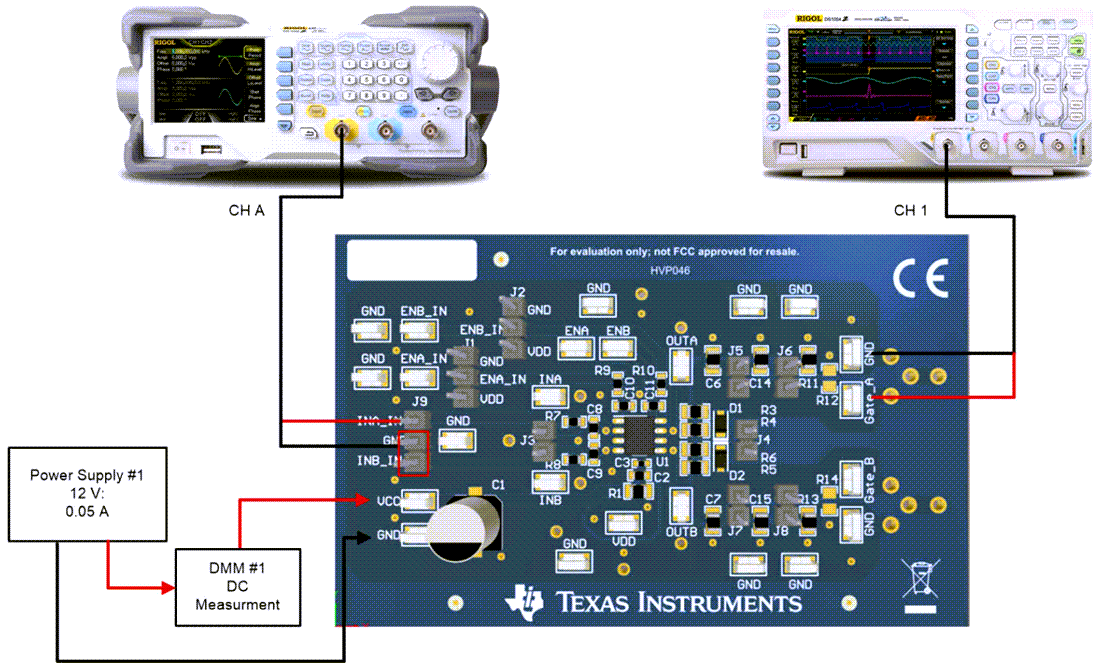

测试设置

机械图纸 - Texas Instruments UCC27614EVM驱动器评估模块 (EVM)
