Texas Instruments UCC28C4x-Q1电流模式PWM控制器
Texas Instruments UCC28C4x-Q1电流模式PWM控制器是增强型BiCMOS版本，引脚对引脚兼容行业标准UC28C4x系列PWM控制器。这些器件设有控制固定频率、峰值电流模式电源所需的功能，具有众多性能优势。这些器件的工作频率高达1MHz，具有低启动和工作电流，从而最大程度地减少启动损耗和低工作电流功耗，提高了效率。该器件的特征还包括35ns快速电流感应输出延迟时间，±1A峰值输出电流能力，改进了上升和下降时间，从而直接驱动大型外部MOSFET。
特性
- 具有符合AEC-Q100标准的下列结果：
- 器件温度等级1：-40°C至125°C
- 器件人体模型 (HBM) 分类等级2：±2kV
- 器件CDM分类等级C4B：750V
- 1MHz运行
- 待机电流50µA、最大电流100µA
- 低工作电流：2.3mA（52kHz时）
- 35ns快速逐周期过流限制
- 峰值输出电流：±1A
- 轨到轨输出摆幅，上升时间为25ns，下降时间为20ns
- ±1%初始微调2.5V误差放大器参考
- 微调振荡器放电电流
- 新款欠压锁定型号
应用
- 汽车电源
- 混合动力和电动车辆
- 开关模式电源
- 直流-直流转换器
- 板上安装电源模块
Datasheets

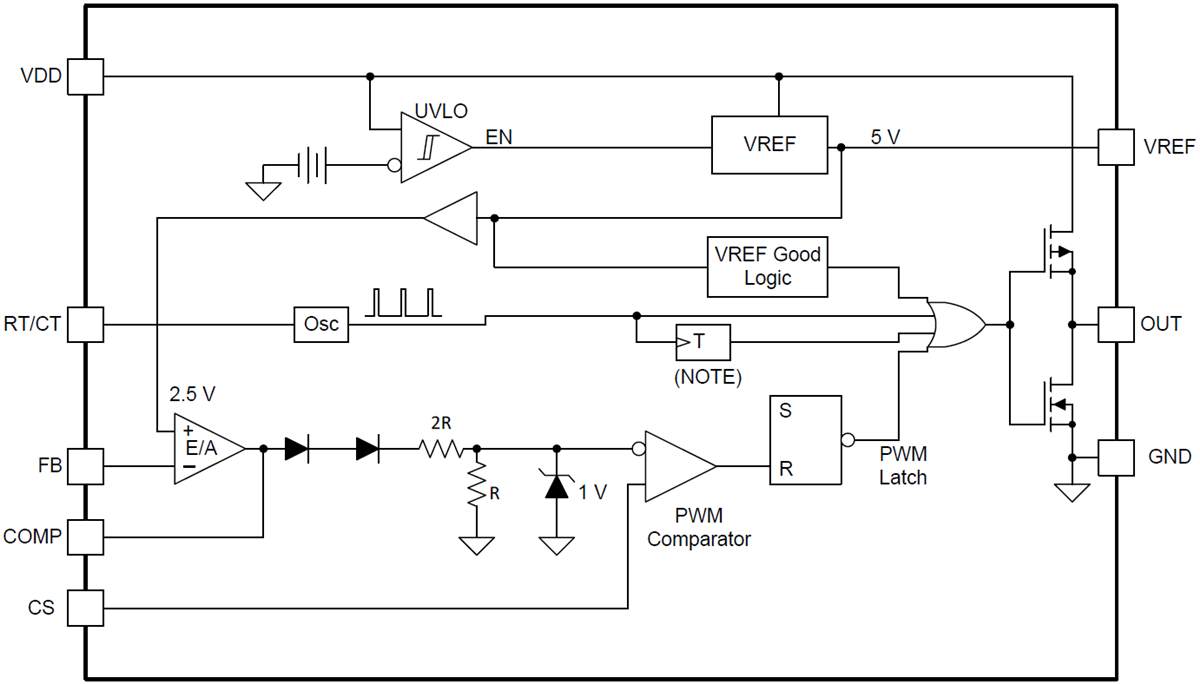

功能框图
Eval Module
Texas Instruments UCC28C56EVM-066评估模块
用于评估高效一次侧控制反激式辅助电源。
Associated Controllers
Texas Instruments UCCx8C5x/UCCx8C5x-Q1电流模式PWM控制器
提供可在多种应用中驱动Si和SiC MOSFET的高性能解决方案。
发布日期: 2018-04-30
| 更新日期: 2025-05-06
