Texas Instruments UCC28C56EVM-066评估模块
Texas Instruments UCC28C56EVM-066评估模块用于评估EV和HEV汽车动力传动系的高效一次侧控制（带AUX绕组）反激式辅助电源。UCC28C56EVM-066设计具有15.2V（典型值）、40W输出，用于800V电池系统。
TI UCC28C56EVM-066评估模块在40 W至125 V输入电压范围内提供1000 V功率。精确输出电压与负载相关。例如，在40V至125V输入范围内，设计将提供20W功率。
UCC28C56EVM-066评估模块采用1700V碳化硅 (SiC) MOSFET，因此适合用于800V电池系统。
特性
- 超宽输入电压范围：40V至1kV，输出：15.2V（典型值，40W时）
- 一次侧控制（带AUX绕组）消除了对光耦合器和 TL431 的需求
- 符合汽车标准的控制器，设计用于驱动1700V SiC MOSFET
- 微型、获得专利的HV启动电路
- 高效率、高密度两层PCB设计
相关产品
Texas Instruments TL43xLI/TL43xLI-Q1可编程并联稳压器
在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。
Texas Instruments UCC28C4x-Q1电流模式PWM控制器
增强型BiCMOS版本，引脚对引脚兼容UC28C4x PWM控制器。
Texas Instruments UCCx8C5x/UCCx8C5x-Q1电流模式PWM控制器
提供可在多种应用中驱动Si和SiC MOSFET的高性能解决方案。

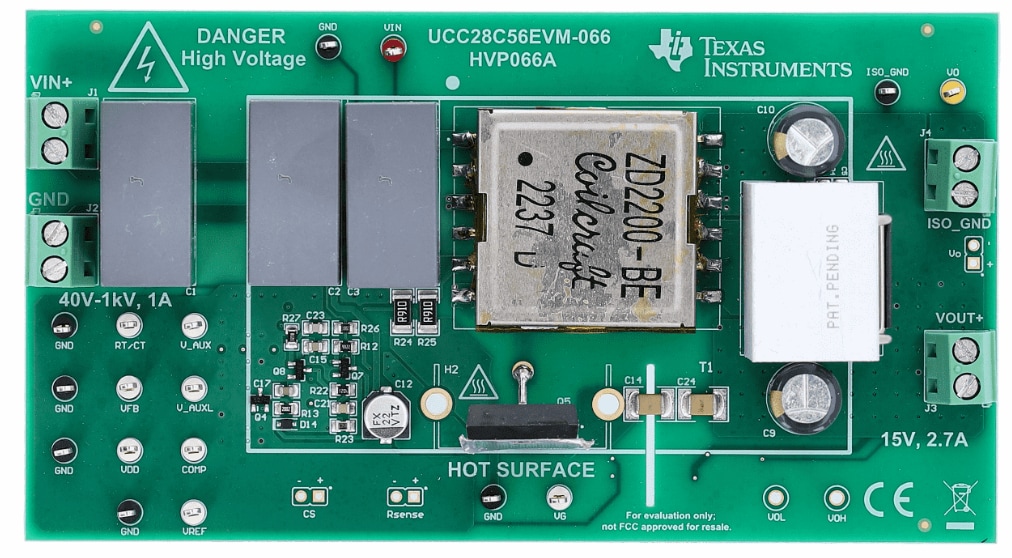

PCB前面布局
PCB背面布局
典型测试设置
发布日期: 2022-12-09
| 更新日期: 2022-12-27
