Texas Instruments UCC57142EVM评估模块
Texas Instruments UCC57142EVM评估模块设计用于轻松展示UCC57142驱动器的功能和多功能性。可用于评估电容负载或具有TO-220引脚布局功率器件的性能。
TI UCC57142EVM评估板可通过表面贴装测试点连接到IN、EN/FLT、OCP和OUT等各种测试点。UCC57142EVM可以通过跳线支持UCC57142的不同型号。通过修改，该电路板可兼容采用DBV封装的其他栅极驱动器。
特性
- 测试点支持探测UCC57142的所有关键引脚
- 允许快速验证大部分数据表参数
- 兼容所有UCC57142型号以及采用DBV封装的其他TI栅极驱动器
- 外部TO-220功率器件低侧连接
- PCB布局已针对偏置电源旁路电容器和栅极电阻器的选型进行优化
应用
- 数字控制PFC
- 空调
- 家用电器
- 电机驱动器
- 单端拓扑结构通用低侧栅极驱动器
套件内容
- UCC57142EVM 的产品评估板
- 通用评估套件用户指南
布局

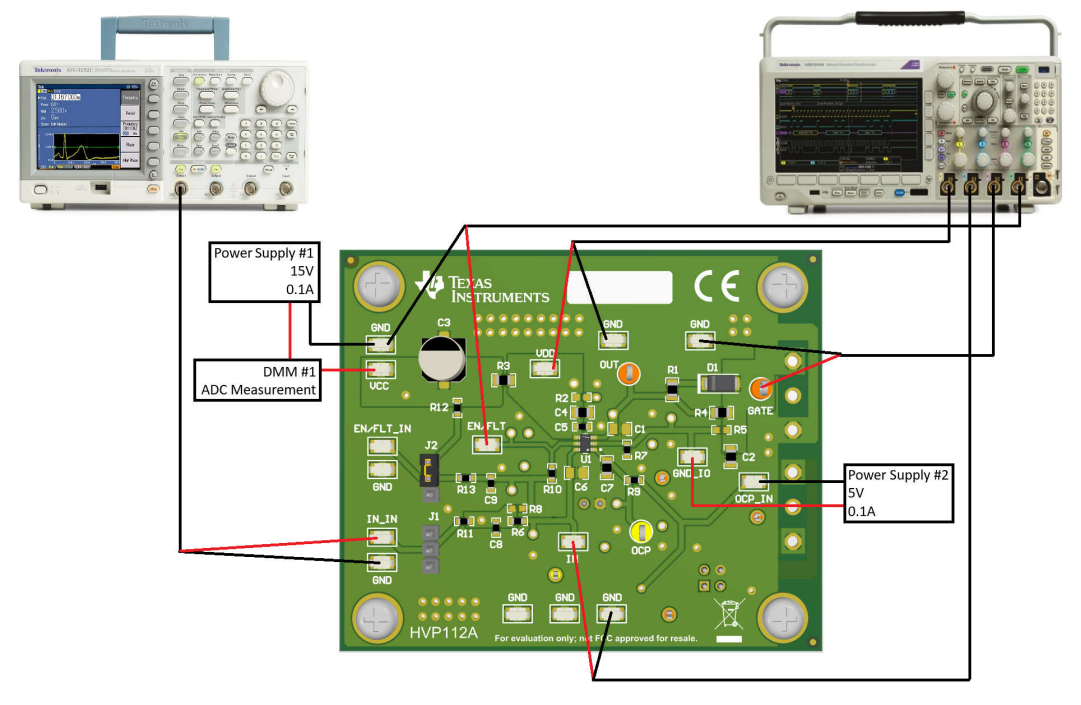

工作台设置图
发布日期: 2025-09-14
| 更新日期: 2025-09-21
