Texas Instruments UCC5870QEVM-045栅极驱动器评估模块
Texas Instruments UCC5870QEVM-045栅极驱动器评估模块 (EVM) 设计用于评估TI的15A隔离式单通道栅极驱动器（具有高级保护功能）。该评估模块用于驱动EV/HEV应用中的大功率SiC MOSFET和IGBT。该三相评估模块可用于调试驱动器串行外设接口 (SPI) 的软件。它还可以探索驱动器的复杂诊断、保护和监控功能。Texas Instruments UCC5870QEVM-045设计用于通过TI地址模式SPI通信测试UCC5870-Q1栅极驱动器的六个通道。它还可以选择配置该板，实现菊花链模式SPI通信。该板不仅可以直接匹配C2000 LaunchPad LAUNCHXL-F28379D，而且能够为其他类型的控制器提供连接器。
特性
- 15A峰值分离灌/拉驱动电流，可实现快速导通和关断
- 驱动器输出电压默认为+15V/-8V，输入电源电压为12V
- UCC5870-Q1 3750VRMS一分钟隔离，符合UL1577标准
- 反激式变压器3000VRMS一分钟隔离
- 一次侧和二次侧之间爬电距离：>8mm
- Desat短路保护和有源Vce钳位
- 使用内部或外部FET的有源米勒钳位
- 故障反馈和复位
- 用于温度检测和直流总线电压检测的ADC
- 主次ASC
- 地址模式或菊花链模式基于SPI的设备重新配置、验证、监控和诊断
- 兼容C2000 LaunchPad LAUNCHXL-F28379D
- 严密调节的15V和–7.7V隔离输出电压，在1%至100%负载范围内的负载调节优于±2%

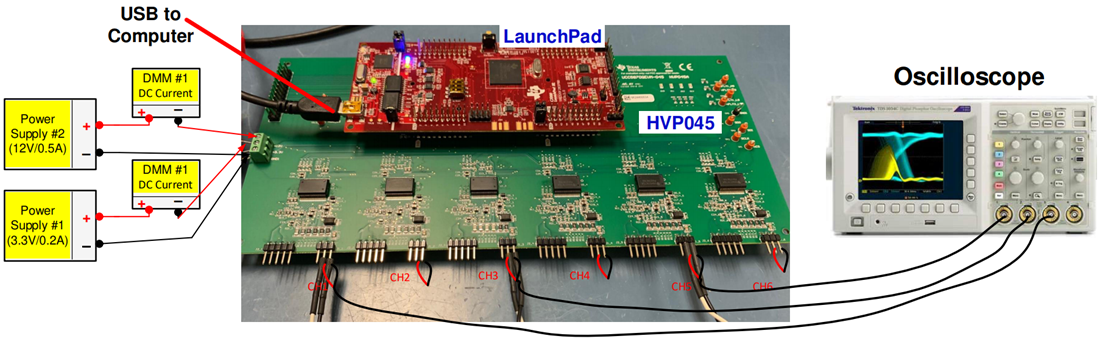

工作台设置配置
相关产品
Texas Instruments UCC5870-Q1 IGBT/SiC MOSFET栅极驱动器
单通道栅极驱动器，设计用于驱动EV/HEV应用中的大功率SiC MOSFET&IGBT。
相关开发工具
Texas Instruments LAUNCHXL-F28379D C2000 Delfino LaunchPad
适用于Delfino F2837xD微控制器的完整低成本开发板。
发布日期: 2021-03-22
| 更新日期: 2022-03-11
