Toshiba TLX9161T AEC-Q101光耦合器/光继电器

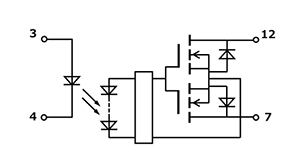

Toshiba TLX9161T AEC-Q101合规光耦合器/光继电器专为需要高可靠性和电气隔离的汽车和工业应用而设计。Toshiba TLX9161T采用紧凑的SO12L-T封装，集成了高输出红外led和MOSFET输出级，可实现低导通电阻和高隔离电压（5000V_RMS）的固态开关。低输入驱动电流（最大3mA）和高共模瞬态抑制能力（CMTI）可提高在噪声环境中的性能，同时符合汽车标准，确保在恶劣条件下长期耐用和安全。该器件非常适合用于在电池管理系统 (BMS) 和EV充电电路中开关信号或低功耗负载。

特性

符合AEC-Q101标准
常开 (1-Form-A)
最小断态电压峰值：1500V
最大触发LED电流：3mA
最大导通电流：30mA
最大导通电阻：500Ω（t < 1s时）

最小隔离电压：5000V_RMS
最小爬电/间隙距离：8mm
最小绝缘厚度：0.4mm
CTI > 600外层树脂

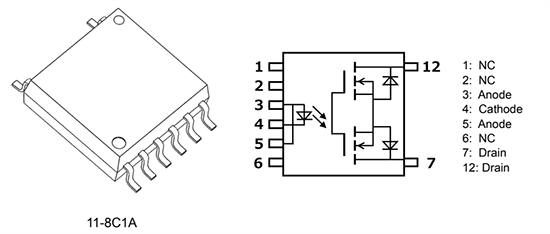

SO12L-T表面贴装封装，7.76mm x 10mm x 2.45mm

应用

汽车设备中的电池控制
汽车设备中的燃料电池控制
电动汽车 (EV)

规范

推荐工作条件
- 最大电源电压：1000V
- 输入正向电流范围：5mA至20mA
- 最大导通电流：30mA
LED
- 最大输入正向电流：30mA
- 最大输入正向电流降额：-0.8mA/°C
- 最大输入反向电压：5V
- 最大输入耗散功率：50mW
- 最大输入耗散功率降额：-1.3mW/°C
最大隔离电压：5000V_RMS
检测器
- 最大导通状态电流范围：6mA至30mA
- 最大导通状态电流降额：-0.3mA/°C
- 最大峰值导通状态电流范围：18mA至90mA
- 最大雪崩电流：0.6mA
- 最大输出功率耗散：600mW
- 最大输出功率耗散降额：-7mW/°C
电气
- LED
  - 输入正向电压：1.4V至1.95V
  - 最大输入反向电流：10µA
  - 典型输入电容：45pF
- 检测器
  - 最小输出耐受电压：1500V
  - 关断状态电流范围：100nA至5000nA
  - 典型输出电容：60pF
