Toshiba TLX9165T AEC-Q101光电耦合器/光继电器

Toshiba TLX9165T AEC-Q101合规光耦合器/光继电器专为高可靠性汽车和工业应用而设计。Toshiba TLX9165T采用高输出红外led，通过光学方式耦合到MOSFET输出级，从而实现固态开关，具有340Ω（典型值）的低导通电阻和30mA的最大负载电流。TLX9165T采用紧凑的10引脚SO16L-T封装，提供5000V_RMS隔离电压，可在宽温度范围内工作（-40°C至+125°C）。低输入电流要求和高共模瞬态免疫性增强了在电磁噪声环境中的性能，使其非常适用于电池管理系统（BMS）和电动汽车（EV）充电基础设施，这些基础设施的空间、效率和可靠性至关重要。

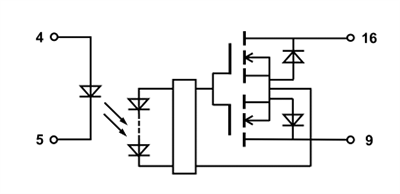

特性

符合AEC-Q101标准
常开（1-Form-A）
最小峰值断态电压：1800V
最大触发LED电流：3mA
最大导通电流：30mA
导通电阻最大为340Ω（t <>

最小隔离电压：5000V_RMS
爬电/间隙距离最小为8mm
最小绝缘厚度：0.4mm
CTI>600外层树脂
10引脚、SO16L-T表面贴装封装，10.3mm x 10mm x 2.45mm

应用

汽车设备中的电池控制
汽车设备中的燃料电池控制
电动汽车 (EV)

规范

推荐工作条件
- 电源电压最高可达1500V
- 输入正向电流范围：5mA至20mA
- 最大导通电流：30mA
LED
- 输入正向电流最高可达30mA
- 最大输入正向电流降额：-0.8mA/°C
- 最大输入反向电压：5V
- 最大输入耗散功率：50mW
- 最大输入耗散功率降额为-1.3mW/°C
最大隔离电压为5000V_RMS
探测器
- 最大导通状态电流范围：6mA至30mA
- 最大导通状态电流降额：-0.3mA/°C
- 最大峰值导通状态电流范围：18mA至90mA
- 最大雪崩电流：0.6mA
- 最大输出功率耗散：600mW
- 最大输出功率耗散降额：-7mW/°C
隔离
- 典型总电容（输入至输出）为0.9pF
- 典型隔离电阻为10¹⁴Ω

用电
- LED
  - 输入正向电压：1.4V至1.95V
  - 最大输入反向电流：10µA
  - 典型输入电容：45pF
- 检测器
  - 最小输出耐受电压：1800V
  - 关断状态电流范围：0.1µA至10µA
  - 典型输出电容：140pF
耦合电路
- 最大触发LED电流：3mA
- 最小返回LED电流：0.05mA
- 最大导通电阻范围：340Ω至680Ω
最大开/关时间：1ms
温度
- 结温最高可达+135°C
- 工作温度范围：-40°C至+125°C
- 最高LED焊接温度：+260°C
