Toshiba TRSx SiC SCHOTTKY势垒二极管
Toshiba TRSx SiC SCHOTTKY势垒二极管采用第三代芯片设计，重复峰值反向电压（VRRM）额定值为1200V。对于TRS30N120HB，每条腿的正向直流电流额定值（IF(DC)）为15A，或者两条腿的正向DC电流额定值为30A；以及对于TRS40N120HB，每条腿的正向直流电流额定值为20A，或者两条腿的正向直流电流额定值为40A。这些器件采用标准TO-247软件包。Toshiba TRSx SiC肖特基势垒二极管非常适合用于功率因数校正、太阳能逆变器、不间断电源和直流-直流转换器应用。
特性
- 第三代芯片设计
- 反向重复峰值电压 (VRRM)：1200V
- 正向DC电流 [IF(DC)]
- TRS30N120HB：每引脚15A或双引脚30A（TC = +150°C时）
- TRS40N120HB：每引脚20A或双引脚40A（TC = +147°C时）
- 低正向电压 (VF)：每引脚1.27V（典型值）
- 低总电容电荷 (Qc)
- TRS30N120HB：每引脚80nC（典型值）
- TRS40N120HB：每引脚108nC（典型值）
- 低反向电流 (IR)
- TRS30N120HB：每引脚1.4µA（典型值）
- TRS40N120HB：每引脚1.8µA（典型值）
应用
- 功率因数校正 (PFC)
- 太阳能逆变器
- 不间断电源 (UPS)
- DC-DC转换器

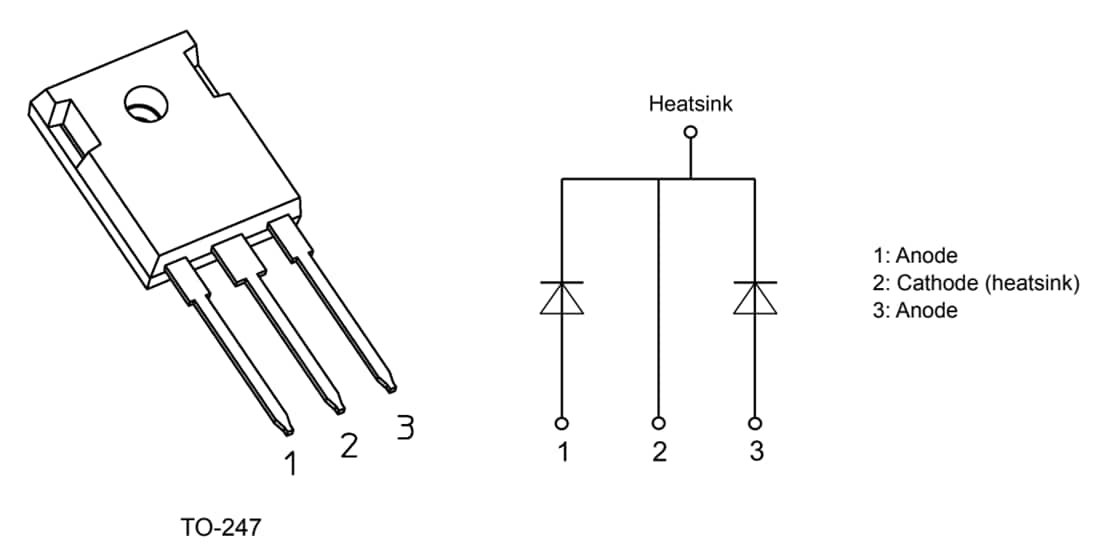

封装和内部电路
发布日期: 2025-03-26
| 更新日期: 2025-08-02
