Vishay / Sfernice 40 LHE线性位置传感器
Vishay/Sfernice 40 LHE线性位置传感器是一款紧凑型高性能器件，专为在苛刻的环境中进行精确的线性位移测量而设计。Vishay/Sfernice 40 LHE利用非接触式霍尔效应技术，即使在恶劣条件下也能提供出色的耐用性和可靠性，使用寿命长。该传感器具有长达40mm的行程长度、高线性度（±1%）和可重复性，非常适合需要精确位置反馈的应用。其坚固的结构包括符合IP67等级的外壳，可有效防止灰尘和水侵入。40 LHE传感器通常用于工业自动化、医疗设备、航空航天和汽车系统，非常适合致动器位置监控、机器人控制和精密仪器中的运动跟踪等任务。
特性
- 精确线性低至 ±1%
- 绝对位置
- 电气行程范围：0mm至40mm
- 寿命长，超过1000万次循环
- 非接触式霍尔效应技术
- 专用于所有严酷环境应用的型号
- 多功能“双面”安装
- 可选弹簧复位
- 无铅且符合 RoHS 规定
应用
- 工业自动化
- 执行器和Arms中的位置反馈
- 监控自动化机械中的线性运动
- 医疗器械
- 诊断和治疗设备中精确的运动控制
- 患者床或成像系统中的位置感应
- 航空航天与国防
- 控制表面位置反馈
- 监测飞机系统中的致动器位置
- 汽车
- 油门或踏板位置感应
- 悬挂和转向系统反馈
- 测试与测量系统
- 校准和精密测量装置
- 实验室仪器中的线性位移跟踪
- 可再生能源 —— 太阳能电池板对准系统中的位置跟踪
规范
- 尺寸：35 mm x 14.5 mm x 28 mm
- 最大电动冲程：40mm
- 独立线性度
- 模拟输出 - ±1%（在VMAX = 0.5m/s时）/±2%（在VMAX = 1m/s时）
- PWM输出 - ±1%（在VMAX = 0.4m/s时）/±2%（在VMAX = 0.8m/s时）
- 分辨率（40mm行程）为12μm
- 电源电压为5VDC ±10%
- 电源电流：<16>
- 模拟比例（VSUPPLY的10%至90%）或PWM（1kHz - 占空比的10%至90%）输出信号
- 过压保护（输入）为+20VDC
- 反向电压保护（输入）为-10VDC
- 输出过压保护为+10VDC（+14VDC峰值 - +25°C时为200s）
- 模拟输出和PWM输出的最小负载电阻为1kΩ
- VSUPPLY的静态滞后为0.1%
- 启动周期<15>
- 最大机械行程：42mm
- 滑动轴承类型
- “双面”安装（带钻孔法兰 - 2x2孔位于2xM3螺丝）+轴端M5（仅限螺纹选项）
- 最大作用力为0.2N（弹簧选项 - 典型冲程范围为1.3N至7N）

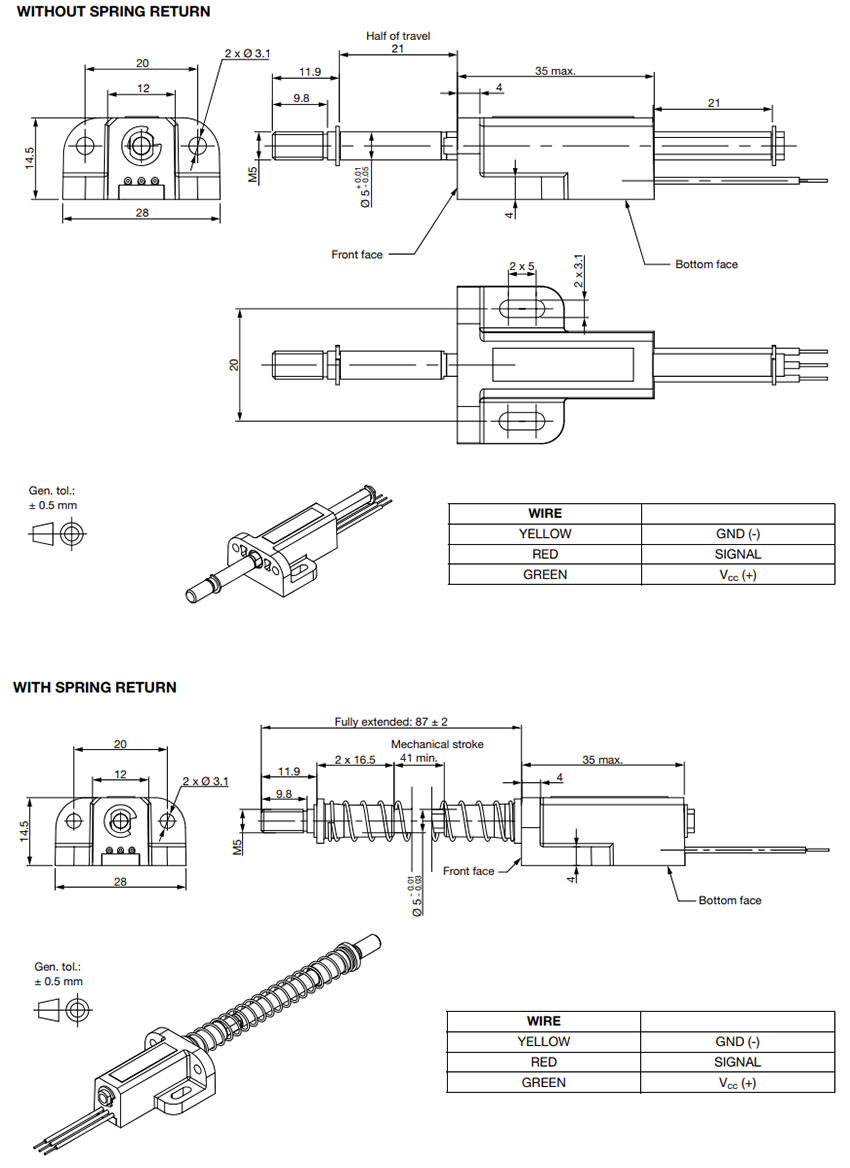

尺寸：mm
发布日期: 2025-08-05
| 更新日期: 2025-08-22
