Vishay DGQ405x模拟多路复用器
Vishay DGQ405x模拟多路复用器包括DGQ4051E、DGQ4052E和DGQ4053E高精度CMOS模拟多路复用器。DGQ4051E是一款8通道多路复用器，DGQ4052E是一款双通道4通道多路复用器，DGQ4053E是一款三路双通道多路复用器或三路SPDT。DGQ405x在整个电压范围内具有低漏电流、寄生电容和0.3pC的低电荷注入。这些器件非常适用于高精度信号开关和多路复用。
Vishay DGQ405x采用3V至16V单电源或±3V至±8V双电源供电，额定电压为3V、5V、12V和±5V。在5V或±5V电源下工作时，在1.4V至3V电源时，所有控制逻辑输入均可确保2V逻辑高限值。所有开关在两个方向的导电性能相同，提供轨到轨模拟信号开关，可用作多路复用器和解复用器。
DGQ4051E、DGQ4052E和DGQ4053E的工作温度范围为-40°C至+125°C，采用16引脚TSSOP封装。
特性
- 汽车产品符合AEC-Q100标准（1级）
- 规定为-40 °C-+85 °C和-40 °C-+125 °C
- 3V至16V单电源或±3V至±8V双电源供电
- 低寄生电容
- CD(ON) ：8.5pF时的典型值（DGQ4053E）
- CS(OFF) ：2.0pF时的典型值（DGQ4053E）
- 在整个信号摆幅范围内电荷注入小于0.3pC
- < 50pA（典型值）低漏电流
- 35 ns（典型值）快速开关tON
- 3V逻辑兼容控制
- 双向轨到轨信号开关
应用
- 汽车电池管理系统
- 汽车信息娱乐和远程信息处理
- 汽车模拟和数字信号多路复用/解复用

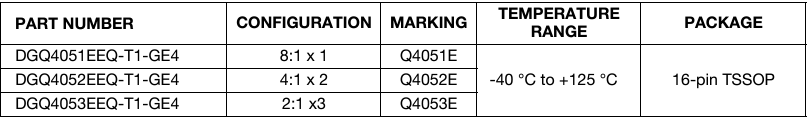

规格
框图和引脚配置
原理图
发布日期: 2024-10-31
| 更新日期: 2024-11-15
