Vishay Semiconductors GSIB20x桥式整流器
Vishay Semiconductors GSIB20x桥式整流器是具有高浪涌能力的单相单列直插式桥式整流器。此系列整流器具有玻璃钝化芯片结、2500VRMS 的高外壳介电强度以及140V至560V的最大RMS电压范围。GSIB20x桥式整流器的最大直流反向电流为10μA，最大平均正向整流输出电流为20A。这些桥式整流器的工作结温范围为-55°C至150°C。GSIB20x桥式整流器通常用于开关电源、家用电器、办公设备和工业自动化应用的交流/直流桥式全波整流。
特性
- 薄型单列直插式封装
- 玻璃钝化芯片结
- 较高的浪涌电流承受能力
- 高外壳介电强度：2500VRMS
- 最大RMS电压范围：140V至560V
- 最大平均正向整流输出电流：20A
- 最大直流反向电流：10μA
- 每个二极管最大瞬时正向电压降：1VF
- -55 °C至150 °C结温范围
- 可在275°C下浸焊最长10秒，符合JESD 22-B106标准
- UL认证文件编号：E54214
- 符合RoHS标准
应用
- 切换电源
- 家用电器
- 办公设备
- 工业自动化

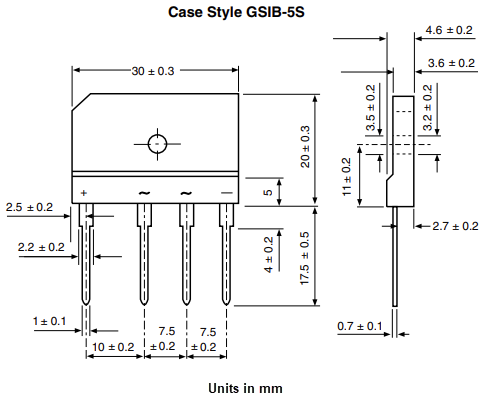

封装尺寸
相关整流器
Vishay Semiconductors GSIB15x桥式整流器
单相单列直插桥式整流器，具有高浪涌能力。
Vishay Semiconductors GSIB15Ax桥式整流器
单相单列直插桥式整流器，具有高浪涌能力。
Vishay Semiconductors GSIB25x桥式整流器
单相单列直插桥式整流器，具有高浪涌能力。
Vishay Semiconductors GSIB6x桥式整流器
单相单列直插桥式整流器，具有高浪涌能力。
View Results ( 2 ) Page
| 物料编号 | 数据表 | Vr - 反向电压 | Vf - 正向电压 | 峰值反向电压 | Ir - 反向电流 | 最大浪涌电流 | 长度 | 宽度 | 高度 | 封装 | 封装 / 箱体 | RoHS - 贸泽 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GSIB2060-E3/45 |  |
420 V | 1 V | 600 V | 10 uA | 240 A | 30 mm | 4.6 mm | 20 mm | Tube | GSIB-5S-4 | E |
| GSIB2080-E3/45 | |
560 V | 1 V | 800 V | 10 uA | 240 A | 30 mm | 4.6 mm | 20 mm | Tube | GSIB-5S-4 | E |
