Vishay / Dale ICM1812表面贴装共模扼流圈
Vishay/Dale ICM1812表面贴装共模扼流圈是绕线铁氧体共模扼流圈，额定工作电压为50VDC 。这些扼流圈的最小绝缘电阻为10MΩ，工作温度范围为-40°C至+125°C。ICM1812共模阻抗范围为10Ω至84Ω（10MHz时典型值）和80Ω至800Ω（100MHz时典型值）。这些Vishay/Dale扼流圈符合RoHS指令，不含铅和卤素，采用4.5mmx3.2mmx2.8mm SMD封装。ICM1812扼流圈非常适用于电池供电设备、LCD、噪声抑制和滤波、照明驱动器以及直流/直流电源。
特性
- 绕线铁氧体共模扼流圈
- 绝缘电阻：10MΩ（最小值）
- 共模阻抗
- 10Ω至84Ω（10MHz时典型值）
- 80Ω至800Ω（100MHz时典型值）
- 4.5 mm x 3.2 mm x 2.8 mm SMD封装
- 工作温度范围：-40 °C至+125 °C
- 符合RoHS标准
- 无铅、无卤
应用
- 直流/直流电源
- LCD
- 噪声抑制和滤波
- 照明驱动器
- 电池供电设备

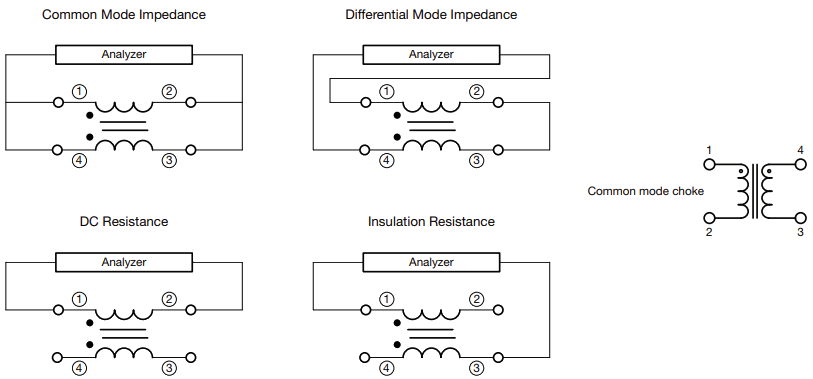

原理图

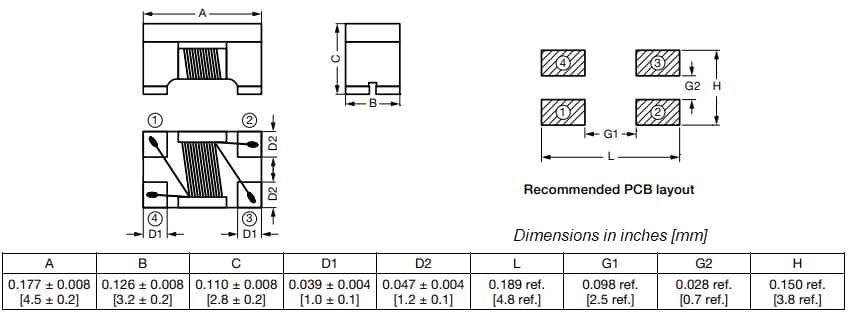

尺寸
相关扼流圈
Vishay 共模扼流圈
表面贴装封装，尺寸有 0603、0805、1206、1210、1812、2020、5050和6050。
Vishay / Dale ICM0603表面贴装共模扼流圈
50VDC 电压范围和绕线铁氧体，采用1.6mmx0.85mmx1.25mm SMD封装。
Vishay / Dale ICM5050大电流共模扼流圈
80VDC 电压范围和绕线铁氧体，采用12mmx11mmx6mm SMD封装。
Vishay / Dale ICM6050大电流共模扼流圈
125VDC 电压范围和绕线铁氧体，采用15mmx13mmx6mm SMD封装。
Vishay / Dale ICM2020大电流共模扼流圈
80VDC 电压范围和绕线铁氧体，采用5.5mmx5.5mmx3.5mm SMD封装。
