Vishay / Dale ICMS2321-10共模扼流圈
Vishay/Dale ICMS2321-10共模扼流圈是大电流、高电压扼流圈，专为电力电子设备和工业应用中的卓越EMI抑制而设计。这些扼流圈的电感范围为70μH至480μH，在1MHz时的阻抗高达3790Ω，可确保500kHz至10MHz的有效噪声过滤。ICMS2321-10扼流圈采用铁氧体磁芯和漆包铜线构建，并提供SMD和THT安装选项，从而为自动化组装提供灵活性。这些共模扼流圈支持高达20A的电流额定值，线圈之间的介电耐压可达1.5kVDC。工作温度范围宽，从-40°C到150°C，使这些器件适用于恶劣环境。ICMS2321-10扼流圈非常适合需要强大噪声控制的DC/DC转换器、电机驱动器和工业应用。
特性
- 大电流共模扼流圈，可选SMD和THT端子：
- SMD设计兼容自动取放组装
- THT端子不包括起放夹子
- 高温运行高达150°C
- 电感范围（电流额定值高达20A）为70μH至480μH
- 设计用于滤除500kHz至10MHz的共模噪声（阻抗高达5kΩ）
- 线圈之间的介电耐压额定值为1500VDC
- 电感、阻抗、直流电阻和电流额定值可定制
- 所用材料 - 铁氧体磁芯和镀漆铜电线
- 由玻璃纤维增强聚合物制成的起放夹子
- 无铅、无卤
- 符合RoHS标准
应用
- DC/DC转换器
- EMI滤波器
- 电机噪声抑制

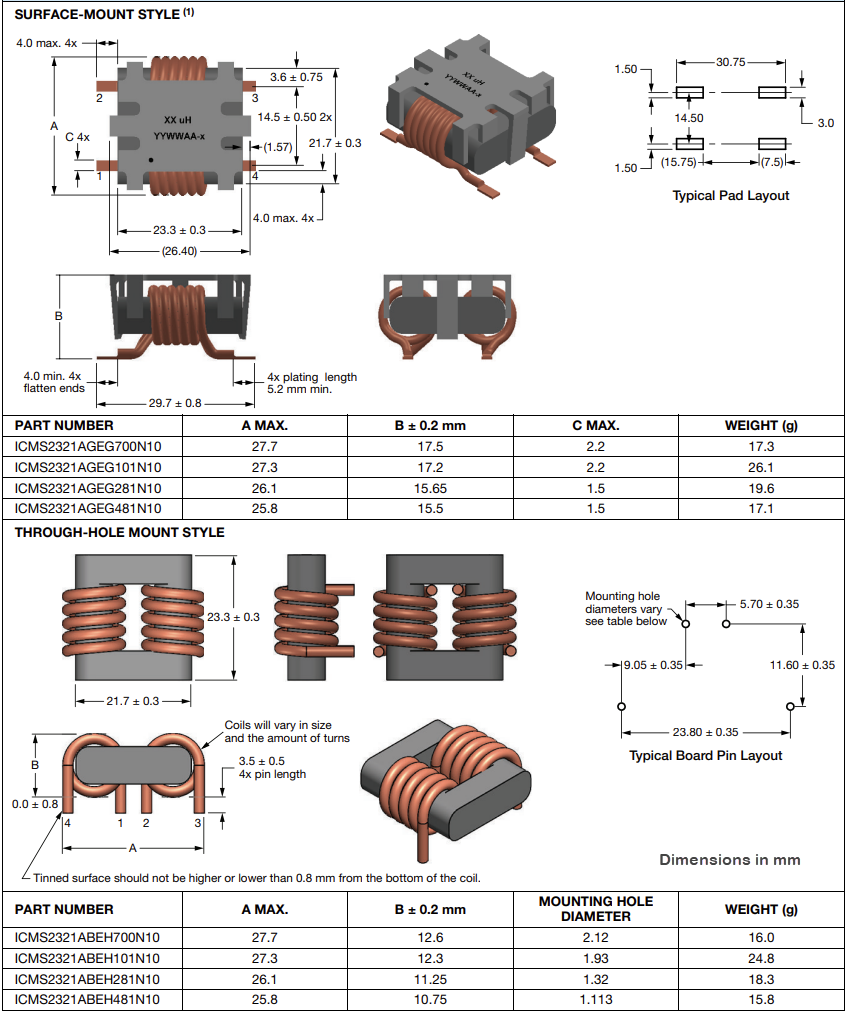

尺寸图纸

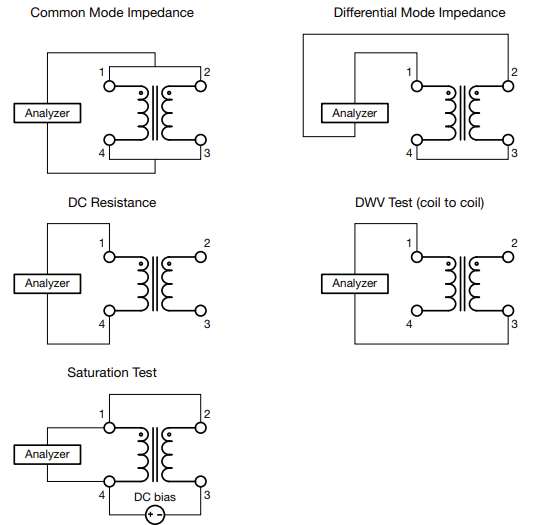

原理图
