Vishay / Dale HV智能电池分流HV-IBSS-USB
Vishay/Dale高压智能电池单路分流器（HV-IBSS-USB）可评估低TCR分流器WSBE8518，并使用单个USB-C™连接器为电路提供电源。该分流器具有固体镍铬合金电阻元件，可降低电阻温度系数 (TCR)，并最大限度地减少整个工作温度范围内的电阻变化。通过用于电源和数据的USB-C连接以及适用于各种操作系统的终端仿真实现多功能性。Vishay/Dale高压智能电池单分流器非常适合用于家居自动化、电池管理系统、太阳能装置和电动汽车测试环境。
特性
- 用途广泛
- USB-C的电源和数据连接
- 适用于各种操作系统的仿真终端
- 通过M6螺丝轻松连接至母线或线耳
- 精确
- 工厂两点校准
- 最大10ppm/K分流引起的漂移
- 约 34ppm/K AFE和ADC引起的偏移
应用
- 工业和自动化
- 家居自动化
- 工业和服务器计算
- 网络/电信
- 电池管理系统
- EV测试环境
- 太阳能装置
材料清单 (BOM)

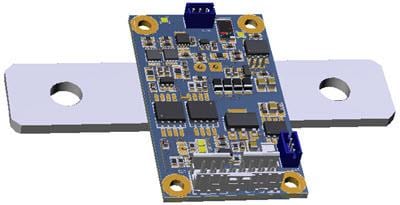

3D图像

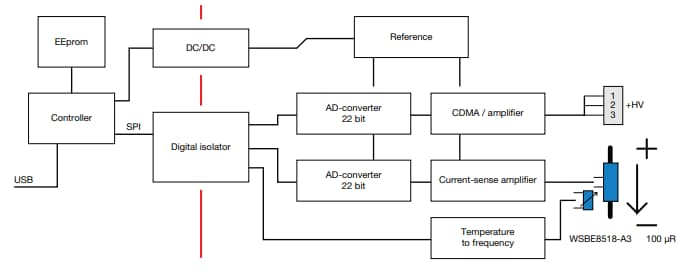

功能框图
视频
