Vishay Semiconductors MAACPAK PressFit SiC MOSFET电源模块
Vishay Semiconductors MAACPAK PressFit SiC MOSFET电源模块是1200V模块，旨在提高汽车、能量、工业和电信系统中中频应用的效率和可靠性。在扁平MAACPAK PressFit封装中，Vishay Semiconductors VS-MPY038P120和VS-MPX075P120分别提供四个和六个MOSFET，它们结合了先进的碳化矽（SiC）、技术和坚固的传递模具构造。电源模块集成了SiC MOSFET和用于温度感应的NTC热敏电阻，以及具有低反向恢复特性的快速SiC二极管。其优势是开关损耗减少，效率提高。
为了提高可靠性，VS-MPY038P120和VS-MPX075P120的坚固转移模具技术使器件的产品生命周期比市场上现有的传统解决方案更长，同时提高了热阻。为了实现更高效、更清洁的开关，MAACPAK电源模块的薄型外观有助于减少寄生电感和EMI，同时节省空间。模块的压装引脚排列在符合行业标准布局的矩阵中，便于在现有设计中轻松更换竞争解决方案，从而提高性能。
特性
- 集成碳化矽功率MOSFET
- 集成快速本质二极管，反向恢复时间低（Qrr）
- 用于温度传感的集成式NTC热敏电阻
- 高1200V阻断电压，低导通电阻（低至38Ω）
- 高速开关，低电容
- 最高结温：+175 °C
- PressFit引脚锁定技术
- 电路配置选项
- 全桥逆变器（VS-MPY038P120）
- 三相逆变器（VS-MPX075P120）
- 坚固的转移模具构造
- 薄型MAACPAK PressFit封装
- 正在进行UL认证
- 无铅、无卤、符合RoHS指令
应用
- EV充电器
- 服务器和电信电源供应器（PSU）
- 不间断电源 (UPS)
- 电动汽车和混合动力（HEV）车辆的非车载充电器
- 电机驱动器
- 焊接设备
- 太阳能逆变器
- 开关电源 (SMPS)
- DC/DC转换器
- HVAC系统
- 大型电池存储系统
规范
- MOSFET
- 最大漏极到源极电压为1200V
- 在15V门极到源极电压下漏极连续电流
- VS-MPY038P120的最大电流为35A至43A
- VS-MPX075P120的最大电流为18A至22A
- 最大脉冲漏极电流范围为100A至180A
- 最大功率耗散范围为47.5W至93W
- 最大栅极到源极电压为-8V/+19V，推荐工作范围为-4V/+15V
- 模块
- 最大结温范围为-55°C至+175°C
- 最大工作结温范围为-40°C至+150°C
- 最大工作存放温度范围为-40°C至+150°C
- 最大绝缘电压为3500VRMS
- 最小漏极-源极击穿电压为1200V
- 静态漏极-源极导通电阻范围为33mΩ至128mΩ
- 栅极阈值电压范围为1.6V至3.8V
- 典型阈值电压范围温度系数为-5.9mV/°C至-5.0mV/°C
- 典型正向跨导为12.4S至27.3S
- 最大漏极-源极漏电流范围为60μA至120μA
- 最大栅极-源极泄漏为±250nA
- 典型总栅极电荷范围为56nC至100nC
- 典型栅极-源极电荷范围为17nC至33nC
- 典型栅极-漏极（米勒值）电荷范围为18nC至27nC
- 典型接通开关能量范围为0.193mJ至0.508mJ
- 典型关闭开关能量范围为0.074mJ至0.152mJ
- 典型接通延迟时间范围为13ns到15ns
- 典型上升时间范围为12ns到14ns
- 典型关闭延迟时间范围为35ns到44ns
- 典型下降时间范围为10ns至11ns
- 典型输入电容范围为1489pF至2979pF
- 典型输出电容范围为85pF至91pF
- 典型反向传输电容范围为6.1pF至8.9pF
- 源极-漏极的额定值和特性
- 最大脉冲源电流（本体二极管）范围为100A至189A
- 典型二极管正向电压范围为5.75V至5.96V
- 典型反向恢复时间范围为14.4ns至15ns
- 典型反向恢复电荷范围为198nC至346nC
- 典型反向恢复电荷为26A到38.3A
- 内部NTC热敏电阻
- 电阻为10KΩ
- B常数为3430K ±3%
- 在零功率下，工作温度范围为-40°C至+150°C
- 耗散系数为3.5mW/K
- 时间常数约为10s
- 热阻
- 结温到散热器典型范围为0.9°C/W至1.8°C/W
- 典型情况下，散热器到壳体为0.1°C/W
- 机械方面
- 安装扭矩范围为0.7Nm至1.7Nm（M3）
- 典型重量为16g
- MAACPAK封装
数据手册
- VS-MPY038P120 MAACPAK PressFit电源模块、全桥逆变器碳化矽MOSFET、38mΩ
- VS-MPX075P120 MAACPAK PressFit电源模块、三相逆变器1200V碳化矽MOSFET、75mΩ

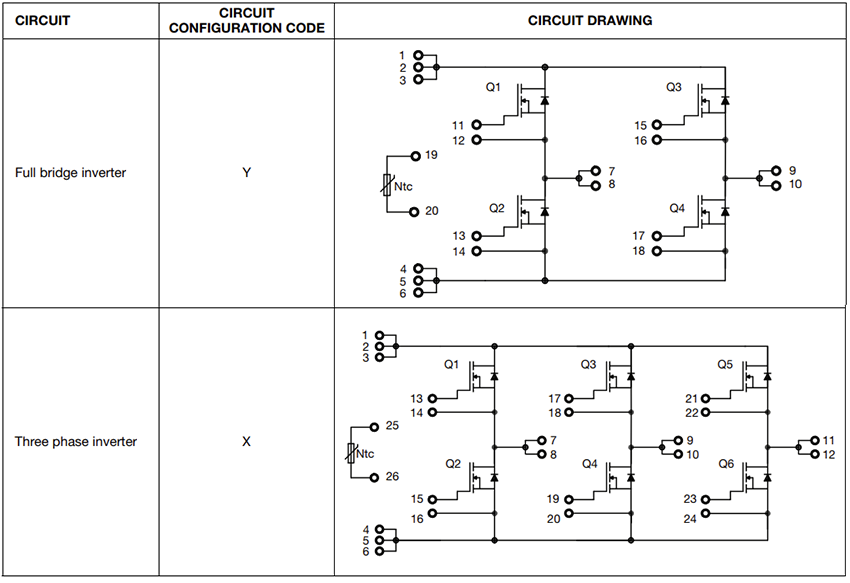

电路配置
发布日期: 2025-12-16
| 更新日期: 2025-12-23
