Wolfspeed CGD12HBXMP差分隔离式栅极驱动器
Wolfspeed CGD12HBXMP双通道差分隔离式栅极驱动器用于评估面向XM3碳化硅半桥功率模块的双通道栅极驱动器。这些半桥转换器是直流-直流转换器，可以提供高于或低于输入电压的输出电压，并通过变压器提供电气隔离。CGD12HBXMP双通道差分隔离式栅极驱动器的两个通道均具有过流和反极性保护特性。
特性
- 优化用于Wolfspeed的高性能XM3碳化硅半桥功率模块
- 用户可配置的导通和关断栅极电阻，可优化开关损耗
- 板载过流、防击穿和反极性保护
- 差分输入可提高抗噪性
- 低隔离电容 (<5pF) 和100kV/µs共模瞬态抑制 (CMTI)
- LED故障和电源指示灯可提供即时视觉反馈
- 板载2W隔离式电源
- 带迟滞的一次侧OVLO和UVLO
- 隔离电压：1000V
- 输入电压：10.2V至13.2V
- 16引脚接口
- 输出峰值电流：10A
- 工作温度范围：–50°C至+85°C
框图

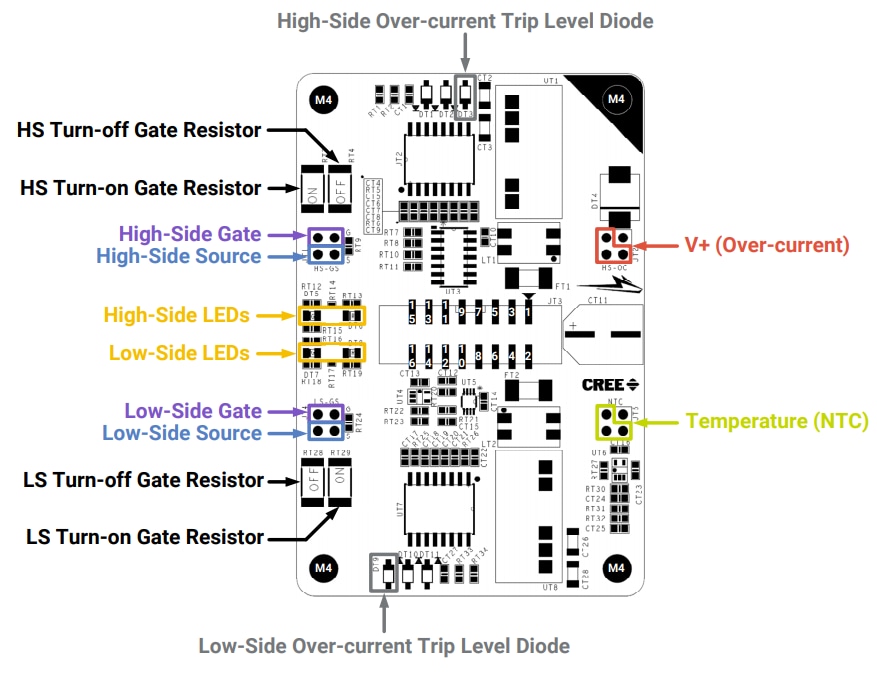

栅极驱动器接口
发布日期: 2019-07-03
| 更新日期: 2024-01-16
