Wolfspeed YM六单元碳化硅电源模块
Wolfspeed YM六片装碳化矽电源模块是经过汽车认证的模块，设计用于无缝集成设计和耐用性。这些模块 采用行业标准占位面积和先进的封装技术，简化了碳化矽集成到商业、建筑和农业车辆牵引系统中的过程。 YM六片装模块采用优化电源终端布局，可减少封装电感，从而降低电压过冲并实现超低开关损耗。典型应用包括汽车牵引逆变器、混合动力电动汽车、电机驱动器、可再生能源、辅助电源、商用车、建筑和农业车辆。
YM六单元碳化硅电源模块提供各种额定电流，最高可达1200V/650A。这些YM模块符合AQG-324汽车电源模块标准。YM六单元电源模块直冷引脚翅式底板增强了热性能，而压配引脚则简化了组装。
特性
- 全基于碳化硅MOSFET，实现超低损耗
- 1200 V 的闭塞电压
- 额定电流选项为330 A、460 A或600 A
- +25°C时RDS(on)为2.1mΩ、2.8mΩ或4.3mΩ
- 材料组I的比较追踪指数（CTI）>600V
- 超低功率环路电感：6.6nH
- 直接冷却的针状散热片基板
- 行业标准尺寸
- 压配连接，便于组装
- 集成NTC温度传感器
- 高性能氮化硅绝缘体
- 超高可靠性互连技术
- AQG-324资格
应用
- 汽车牵引逆变器
- 商业、建筑和农用车辆
- 混合动力电动汽车
- 电动交通和电机驱动器
- 辅助电源
- 可再生能源

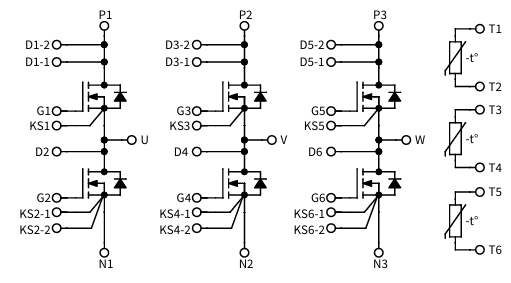

原理图和引脚排列图
发布日期: 2025-04-30
| 更新日期: 2026-03-10
