Würth Elektronik FDSM电源模块
Würth Elektronik MagI³C FDSM固定降压稳压器模块将开关功率级、控制电路和电感器集成于单个封装中。由于集成了输入和输出电容器，因此模块运行无需额外的外部组件。这些FDSM模块可实现高达95%的峰值效率，并提供3.3V或5V的固定输出电压。Würth MagI³C FDSM固定降压稳压器模块的理想应用包括负载点、线性稳压器的替代方案、接口和微控制器电源，以及通用应用。
特性
- 高达95%的峰值效率
- 6V至28V的输入电压范围
- 3.3V或5V固定输出电压
- 500mA输出电流
- 低输出电压纹波（典型值:10mV）
- 短路保护
- -40°C至+85°C环境工作温度范围
- 热关断
- 集成电容器和电感器
- 利用跳脉冲提升轻载效率
- 固定570kHz开关频率
- 输出过压保护
- 符合RoHS和REACH标准
- UL 94V-0封装材料
应用
- 18V、15V、12V、9V电源轨的负载点应用
- 线性稳压器的替代方案
- 接口和微控制器电源
- 通用应用

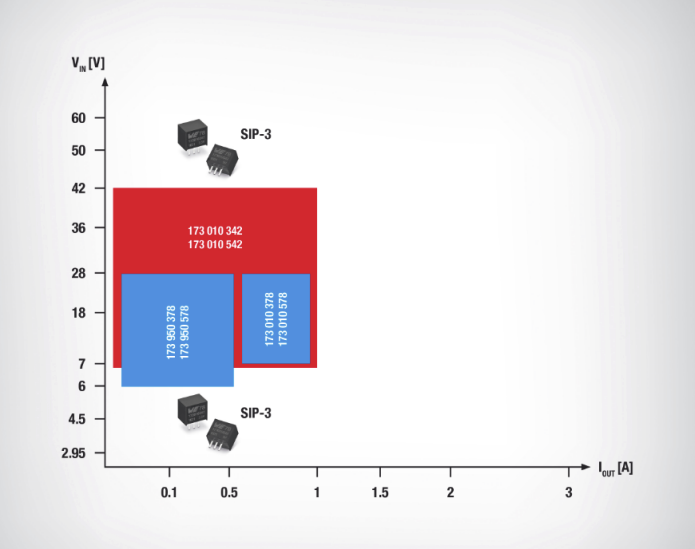

FDSM产品系列
典型电路图
视频
相关工具
Würth Elektronik REDEXPERT交流损耗工具
在线软件工具，用于模拟功率电感器以实现精确比较。
相关解决方案
Würth Elektronik Magl³C模块解决方案
采用薄型、简单易用的直流/直流转换器以及相应的评估板。
