AMD / Xilinx Virtex®-7 FPGA VC7222特性描述套件

Xilinx Virtex®-7 FPGA VC7222特性描述套件为对板载Virtex-7 XC7VH580T-G2HCG1155E FPGA的GTH和GTZ收发器进行特性描述和评估提供了硬件环境。同时支持通过Vivado® Design Suite评估集成式误码率测试 (IBERT) 演示。每个GTH和GTZ Quad及其相关参考时钟均从FPGA路由至SMA和Samtec BullsEye连接器。用户可以使用带有BullsEye连接器以及SMA标准连接器的电缆来连接各种评估平台，从背板和光学评估板到高速测试设备，不一而足。每个BullsEye连接器均可处理1个完整的GTH或GTZ Quad、4个发送/接收对，从而能够以最灵活的方式测试定制应用。

特性

  • 用于对板载Virtex-7 VH580T FPGA的GTH和GTZ收发器进行特性描述和评估的硬件环境
  • 硬件、设计工具、IP和预验证参考设计
  • 集成式误码率测试 (IBERT) 参考设计
  • System ACE™ SD控制器
  • 扩展I/O，包含2个FPGA夹层卡 (FMC) 接口
  • BullsEye连接器，支持完整的GTH或GTZ Quad，包含4个发送/接收对
  • 为GTH收发器和参考时钟提供6个Samtec BullsEye连接器焊盘
  • 为GTZ收发器和参考时钟提供2个Samtec BullsEye连接器焊盘
  • 2对带有SMA连接器的差分MRCC输入

套件内容

  • 一个包含IBERT演示设计的SD卡
  • 一根Samtec BullsEye™电缆
  • 一组偏移匹配的参考时钟电缆
  • 八个SMA母头对母头 (F-F) 适配器
  • 六个50Ω SMA端接器
  • GTH收发器电源模块（板载）
  • GTZ收发器电源模块（板载）
  • SuperClock-2模块，1.0版（板载）
  • 12V直流电源适配器
  • USB电缆，standard-A插头转Micro-B插头
  • 系统要求
    • 具有如下配置的主机PC
      • SD读卡器
      • USB端口
    • Vivado Design Suiter软件2015.1

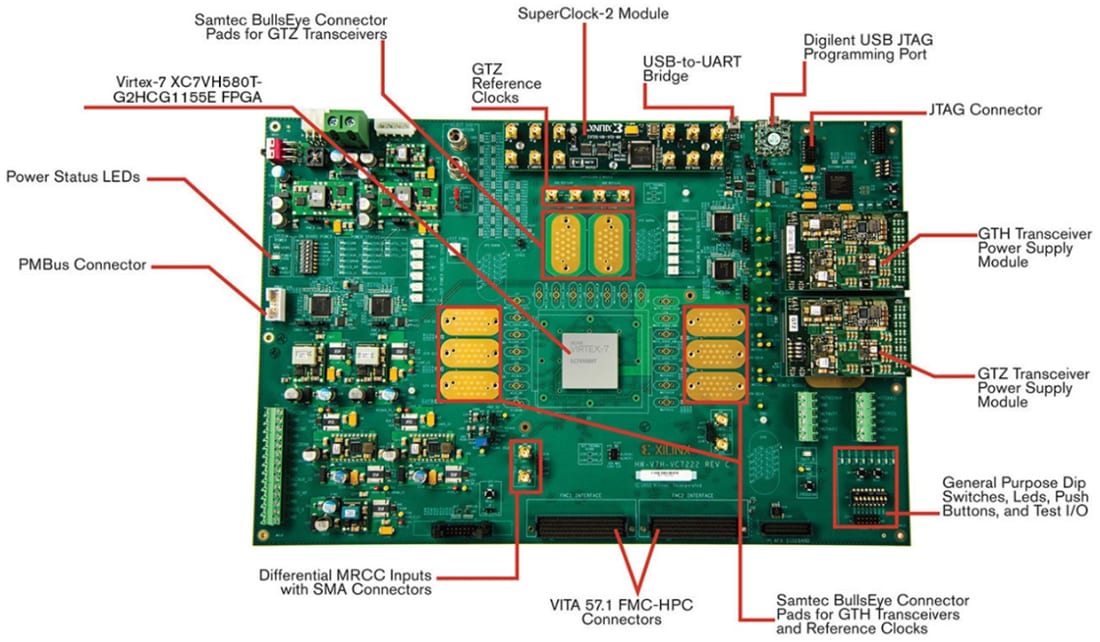

板布局

图表 - AMD / Xilinx Virtex®-7 FPGA VC7222特性描述套件
